INA1620RTWT

Texas Instruments 仪器，运算放大器，缓冲器

更新日期：2024-04-01

INA1620RTWT

Texas Instruments 仪器，运算放大器，缓冲器

产品简介：具有集成薄膜电阻器和 EMI 滤波功能的高保真音频运算放大器

查看详情

INA1620RTWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA1620RTWT 中文资料属性参数

  • 现有数量：197现货10,000Factory
  • 价格：1 : ￥62.72000剪切带（CT）250 : ￥44.51788卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 放大器类型：音频
  • 电路数：2
  • 输出类型：-
  • 压摆率：10V/μs
  • 增益带宽积：32 MHz
  • -3db 带宽：-
  • 电流 - 输入偏置：1.2 μA
  • 电压 - 输入补偿：100 μV
  • 电流 - 供电：2.6mA（x2 通道）
  • 电流 - 输出/通道：145 mA
  • 电压 - 跨度（最小值）：4 V
  • 电压 - 跨度（最大值）：36 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：24-WFQFN 裸露焊盘
  • 供应商器件封装：24-WQFN（4x4）

产品特性

  • 匹配精度为 0.004%（典型值）的高质量薄膜电阻器
  • 集成 EMI 滤波器
  • 超低噪声：1kHz 时为 2.8nV/√Hz
  • 超低总谐波失真 + 噪声：–119dB THD+N（以 142mW/通道的功率驱动 32Ω/通道的负载）
  • 宽增益带宽产品：32MHz (G = +1000)
  • 高压摆率：10V/µs
  • 高容性负载驱动能力：> 600pF
  • 高开环增益：136dB（600Ω 负载）
  • 低静态电流：每通道 2.6mA
  • 具有更低的“噗噗”和“咔嗒”噪声的低功耗关断模式：每通道 5µA
  • 短路保护
  • 宽电源电压范围：±2V 至 ±18V
  • 采用小型 24 引脚 WQFN 封装

产品概述

INA1620 将 4 个高精度匹配薄膜电阻器对和片上 EMI 滤波与一个低失真、高输出电流、双路音频运算放大器集成在一起。该放大器在 1kHz 频率下具有2.8nV/√Hz 的极低噪声密度和 –119.2dB 的超低 THD+N，能够以 150mW 的输出功率驱动一个 32Ω 的负载。集成式薄膜电阻器的匹配精度在 0.004% 以内，可用于创建大量具有极高性能的音频电路。 INA1620 具有 ±2V 至 ±18V 的极宽电源电压范围，每通道电源电流仅为 2.6mA。INA1620 还具有关断模式，允许放大器从正常运行状态切换至待机状态（待机电流通常小于 5µA）。关断模式经专门设计，可消除进入或退出关断模式时产生的“咔嗒”和“噗噗”噪声。INA1620 具有独特的内部布局，可将串扰降到最低，即使在过驱动或过载时也不受通道间相互作用的影响。此器件的额定工作温度范围为 –40°C 至 +125°C。
查看全部

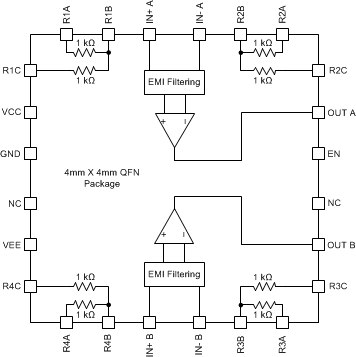

INA1620RTWT 电路图

INA1620RTWT 电路图

INA1620RTWT 电路图
