INA148QDRQ1

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.528-$7.06

更新日期：2024-04-01

INA148QDRQ1

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：汽车类 +-200V 共模电压差分放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.528-$7.06

INA148QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA148QDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：-
  • 转换速率：1 V/µs
  • 增益带宽积：-
  • -3db带宽：100kHz
  • 电流 - 输入偏压：-
  • 电压 - 输入偏移：1000µV
  • 电流 - 电源：260µA
  • 电流 - 输出 / 通道：13mA
  • 电压 - 电源，单路/双路(±)：2.7 V ~ 36 V，±1.35 V ~ 18 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 其它名称：296-24492-6

产品特性

  • Qualified for Automotive Applications
  • AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range Device HBM ESD Classification Level 1C Device CDM ESD Classification Level C6 Device MM ESD Classification Level M2
  • Device Temperature Grade 1: –40°C to 125°C Ambient Operating Temperature Range
  • Device HBM ESD Classification Level 1C
  • Device CDM ESD Classification Level C6
  • Device MM ESD Classification Level M2
  • High Common-Mode Voltage 75 V at VS = 5 V ±200 V at VS = ±15 V
  • 75 V at VS = 5 V
  • ±200 V at VS = ±15 V
  • Fixed Differential Gain = 1 V/V
  • Low Quiescent Current: 260 µA
  • Wide Supply Range Single Supply: 2.7 V to 36 V Dual Supplies: ±1.35 V to ±18 V
  • Single Supply: 2.7 V to 36 V
  • Dual Supplies: ±1.35 V to ±18 V
  • Low Gain Error: 0.075% (Maximum)
  • Low Nonlinearity: 0.002% (Maximum)
  • High CMR: 86 dB
  • Surface-Mount 8-pin SOIC Package

产品概述

The INA148-Q1 is a precision, low-power, unity-gain difference amplifier with a high common-mode input voltage range. The device consists of a monolithic, precision, bipolar operational amplifier with a thin-film resistor network.The on-chip resistors are laser trimmed for an accurate 1-V/V differential gain and high common-mode rejection. Excellent temperature tracking of the resistor network maintains high gain accuracy and common-mode rejection over temperature. The INA148-Q1 operates on single or dual supplies. These features make the INA148-Q1 suitable for HEV/EV and Powertrain applications, specifically in battery management systems.The INA148-Q1 is available in an 8-pin SOIC, surface-mount package, and is specified for operation over the temperature range of –40°C to 125°C.
查看全部

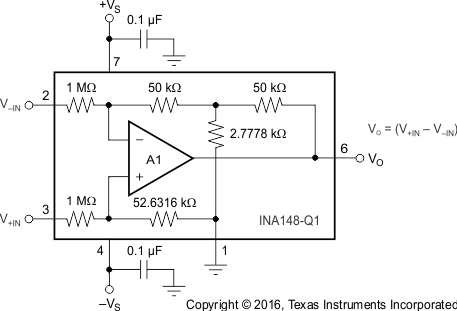

INA148QDRQ1 电路图

INA148QDRQ1 电路图

INA148QDRQ1 电路图
