INA146UA

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.30625-$5.17

更新日期：2024-04-01

INA146UA

Texas Instruments Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps

产品简介：高电压可编程增益差分放大器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.30625-$5.17

INA146UA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

INA146UA 中文资料属性参数

  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列：-
  • 放大器类型：差分
  • 电路数：1
  • 输出类型：-
  • 转换速率：0.45 V/µs
  • 增益带宽积：-
  • -3db带宽：550kHz
  • 电流 - 输入偏压：50nA
  • 电压 - 输入偏移：1000µV
  • 电流 - 电源：570µA
  • 电流 - 输出 / 通道：15mA
  • 电压 - 电源，单路/双路(±)：4.5 V ~ 36 V，±2.25 V ~ 18 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：管件

产品特性

  • 高共模电压： V S = 5V 时为 40V V S =±15V 时为 ±100V
  • V S = 5V 时为 40V
  • V S =±15V 时为 ±100V
  • 差分增益 = 0.1V/V 至 100V/V： 可通过外部电阻器设定
  • 可通过外部电阻器设定
  • 低静态电流：570µA
  • 宽电源电压范围： 单电源：4.5V 至 36V 双电源：±2.25V 至 ±18V
  • 单电源：4.5V 至 36V
  • 双电源：±2.25V 至 ±18V
  • 低增益误差：0.025%
  • 高共模抑制：80dB

产品概述

INA146 是一款精密差分放大器，用于精确衰减高差分电压并抑制高共模电压，以便与常见信号处理电压电平兼容。高电压功能还可提供固有的输入保护。输入共模范围扩展到超出两个电源轨，从而使 INA146 成为单电源和双电源应用的理想选择。片上精密电阻器经过激光修整，可实现精确增益和高共模抑制。这些电阻器的出色 TCR 跟踪功能可在温度范围内提供持续的高精度。当输出放大器用作单位增益缓冲器时，10:1 差分放大器可提供 0.1V/V 增益。在此配置中，可以测量高达 ±100V 的输入电压。可使用一个外部电阻器对来设定大于 0.1V/V 的增益，而不会影响共模输入范围。INA146 采用 SO-8 表面贴装封装，可在 –40°C 至 85°C 的额定工业工作温度范围内运行。
查看全部

INA146UA 数据手册

数据手册 说明 数量 操作
INA146UA

High-Voltage, Programmable Gain DIFFERENCE AMPLIFIER

 11 Pages页,130K 查看

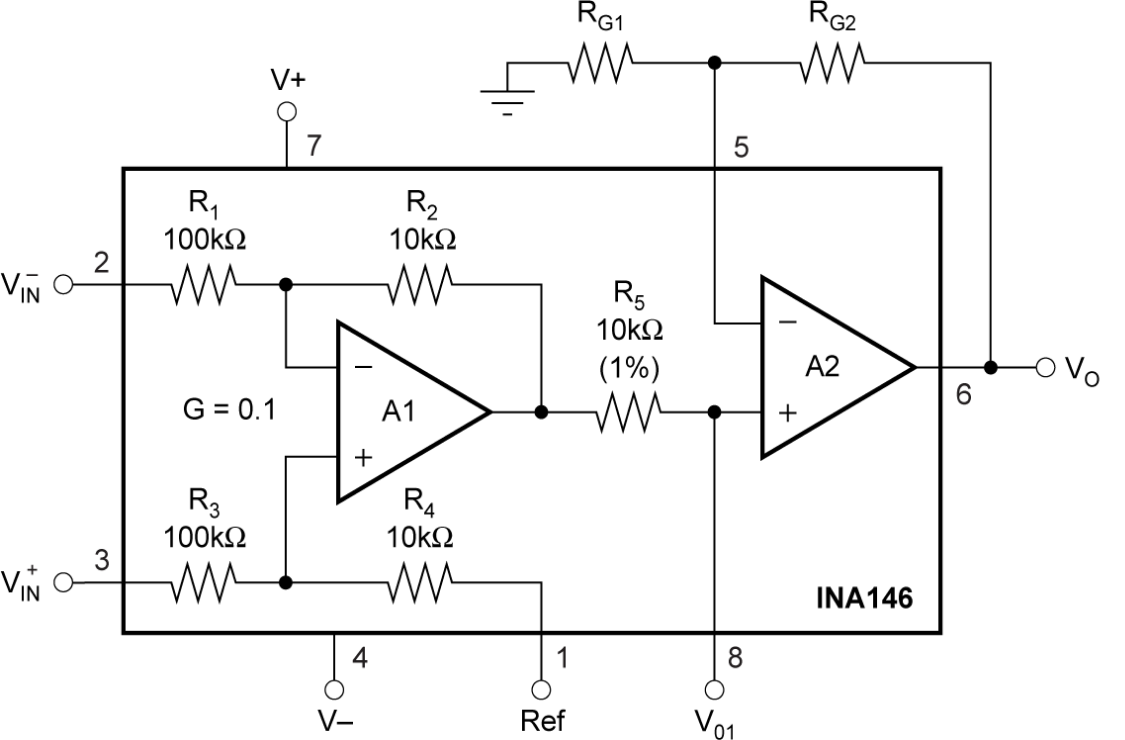

INA146UA 电路图

INA146UA 电路图

INA146UA 电路图
