INA138NA/3K

Texas Instruments 电源管理 IC
  • 参考价格：￥10.49-￥9.52

更新日期：2024-04-01

INA138NA/3K

Texas Instruments 电源管理 IC

产品简介：2.7V 至 36V、800kHz 可变增益电流感应放大器

查看详情
  • 参考价格：￥10.49-￥9.52

INA138NA/3K 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

INA138NA/3K 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：电流和电力监控器、调节器
  • 产品：Current Monitors
  • Supply Voltage - Max：36 V
  • Supply Voltage - Min：2.7 V
  • 工作温度范围：- 40 C to + 125 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOT-23-5
  • 封装：Reel
  • 准确性：+/- 0.5 %
  • 输入电压范围：2.7 V to 36 V
  • 感应方式：High Side
  • 工厂包装数量：3000
  • 电源电流：25 uA

产品特性

  • 完整的单极高侧电流测量电路
  • 宽电源和共模范围
  • INA138：2.7V 至 36V
  • INA168：2.7V 至 60V
  • 独立电源和输入共模电压
  • 单电阻增益设定
  • 低静态电流：25µA（典型值）
  • 宽温度范围：-40°C 至 +125°C
  • 5 引脚小外形尺寸晶体管 (SOT)-23 封装

产品概述

INA138 和 INA168 (INA1x8) 是高侧单极电流分流监视器。此类器件兼具宽输入共模电压范围和低静态电流，并且采用小型 SOT-23 封装，广泛适用于各类 应用而设计。 输入共模和电源电压相互独立，INA138 的电压范围为 2.7V 至 36V，INA168 的电压范围为 2.7V 至 60V。静态电流仅为 25µA，允许电源连接到电流测量分流器的任一侧，同时误差非常小。 该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常 适用于 创造性应用中的测量和电平转换。INA138 和 INA168 均采用 SOT23-5 封装，额定温度范围为 –40°C 至 125°C。
查看全部

INA138NA/3K 数据手册

数据手册 说明 数量 操作
INA138NA/3K

High-Side Measurement Current Shunt Monitor, Current Output 5-SOT-23 -40 to 125

13页,414K 查看
INA138NA/3KG4

High-Side Measurement Current Shunt Monitor, Current Output 5-SOT-23 -40 to 125

13页,414K 查看

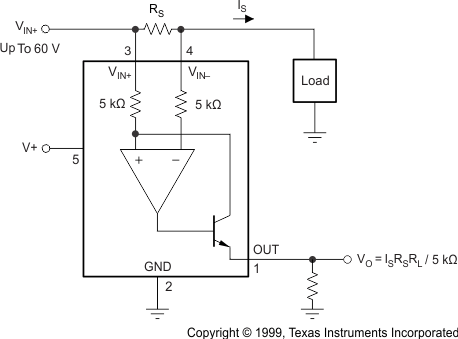

INA138NA/3K 电路图

INA138NA/3K 电路图

INA138NA/3K 电路图
