INA132UA/2K5

Texas Instruments 放大器 IC
  • 参考价格：￥10.14-￥9.94

更新日期：2024-04-01

INA132UA/2K5

Texas Instruments 放大器 IC

产品简介：低功耗单电源差分放大器

查看详情
  • 参考价格：￥10.14-￥9.94

INA132UA/2K5 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

INA132UA/2K5 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：差分放大器
  • 通道数量：1 Channel
  • 可用增益调整：0 dB
  • 输入补偿电压：0.75 mV
  • 共模抑制比（最小值）：70 dB
  • 工作电源电压：5 V
  • 电源电流：0.185 mA
  • 安装风格：SMD/SMT
  • 封装 / 箱体：SOIC-8
  • 封装：Reel
  • 工厂包装数量：2500
  • 输入电压范围（最大值）：Positive Rail x 2 - 2 V
  • 输入电压范围（最小值）：Negative Rail
  • 最大双重电源电压：+/- 18 V
  • 最大工作温度：+ 85 C
  • 最小工作温度：- 40 C

产品特性

  • 宽电源电压范围： 单电源：2.7V 至 36V 双电源：±1.35V 至 ±18V
  • 单电源：2.7V 至 36V
  • 双电源：±1.35V 至 ±18V
  • 直流精度性能： 低增益误差：±0.075%（最大值） 低非线性：0.001%（最大值） 高共模抑制：90dB（典型值）
  • 低增益误差：±0.075%（最大值）
  • 低非线性：0.001%（最大值）
  • 高共模抑制：90dB（典型值）
  • 低静态电流：175µA

产品概述

INA132 器件是一款低功耗、单位增益差分放大器，由精密运算放大器和精密电阻器网络组成。片上电阻器经过激光微调，可实现准确增益和高共模抑制。电阻器的出色 TCR 跟踪在全温度范围内保持增益精度和共模抑制。内部运算放大器共模范围可扩展至负电源，这是单电源应用的理想选择。INA132 采用单电源（2.7V 至 36V）或双电源（±1.35V 至 ±18V）运行。差分放大器是许多常用电路的基础。INA132 提供此电路功能，而无需使用昂贵的精密电阻器网络。INA132 采用 SO-8 表面贴装型封装，工业温度范围为 –40°C 至 +85°C。
查看全部

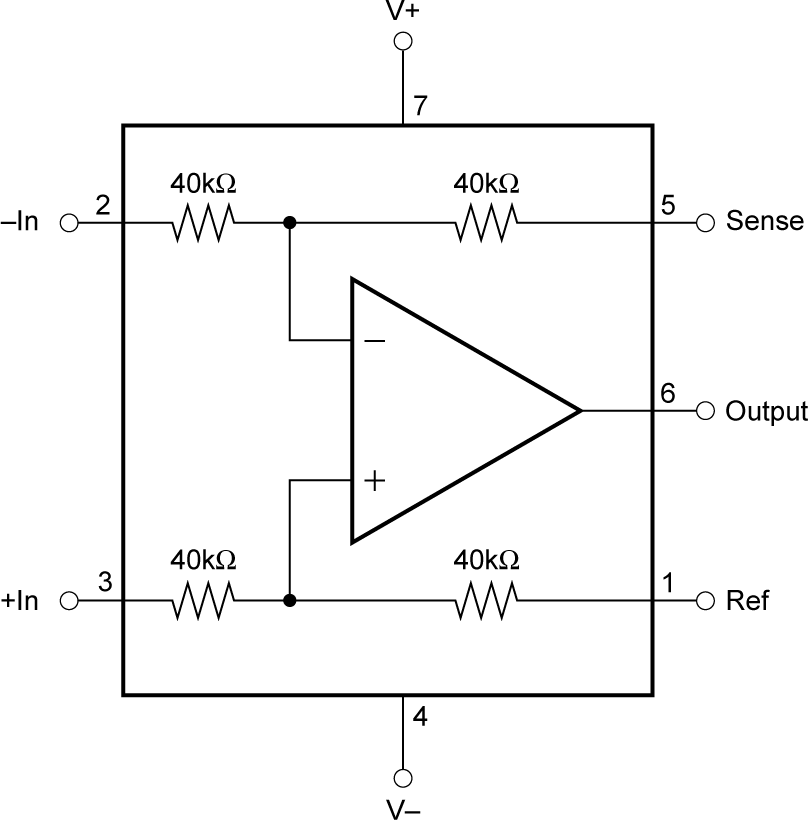

INA132UA/2K5 电路图

INA132UA/2K5 电路图

INA132UA/2K5 电路图
