  • 封装:8-SOIC(0.154",3.90mm 宽)
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$1.512-$3.02

更新日期:2024-04-01

产品简介:具有待机模式、I/O 电平转换和电源优化的汽车类 5V CAN 收发器

查看详情
  • 封装:8-SOIC(0.154",3.90mm 宽)
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$1.512-$3.02

HVDA541QDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

HVDA541QDRQ1 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:接口 - 驱动器,接收器,收发器
  • 系列:-
  • 类型:收发器
  • 驱动器/接收器数:1/1
  • 规程:CAN
  • 电源电压:4.68 V ~ 5.33 V
  • 安装类型:表面贴装
  • 封装/外壳:8-SOIC(0.154",3.90mm 宽)
  • 供应商设备封装:8-SOIC
  • 包装:®
  • 其它名称:296-24823-6

产品特性

  • Qualified for Automotive Applications
  • AEC-Q100 Qualified With the Following Results: Device Temperature Grade 1: –40°C to 125°C Device HBM ESD Classification Level 3A Device CDM ESD Classification Level C6 Device MM ESD Classification Level M4
  • Device Temperature Grade 1: –40°C to 125°C
  • Device HBM ESD Classification Level 3A
  • Device CDM ESD Classification Level C6
  • Device MM ESD Classification Level M4
  • Meets or Exceeds the Requirements of ISO 11898-2 and ISO 11898-5
  • GIFT/ICT Compliant
  • ESD Protection up to ±12 kV (Human-Body Model) on Bus Pins
  • I/O Voltage Level Adapting SN65HVDA54x: Adaptable I/O Voltage Range (VIO) From 3 V to 5.33 V SN65HVDA54x-5: 5 V VCC Device Version
  • SN65HVDA54x: Adaptable I/O Voltage Range (VIO) From 3 V to 5.33 V
  • SN65HVDA54x-5: 5 V VCC Device Version
  • Operating Modes: Normal Mode: All Devices Low Power Standby Mode (VCC Not Required, Only VIO Supply Needed Saving System Power) SN65HVDA540: No Wake Up SN65HVDA541: RXD Wake Up Request Silent (Receive Only) Mode: HVDA542
  • Normal Mode: All Devices
  • Low Power Standby Mode (VCC Not Required, Only VIO Supply Needed Saving System Power) SN65HVDA540: No Wake Up SN65HVDA541: RXD Wake Up Request
  • SN65HVDA540: No Wake Up
  • SN65HVDA541: RXD Wake Up Request
  • Silent (Receive Only) Mode: HVDA542
  • High Electromagnetic Compliance (EMC)
  • Protection Undervoltage Protection on VIO and VCC Bus-Fault Protection of –27 V to 40 V TXD Dominant State Time Out RXD Wake Up Request Lock Out on CAN Bus Stuck Dominant Fault (HVDA541) Thermal Shutdown Protection Power-Up/Down Glitch-Free Bus I/O High Bus Input Impedance When Unpowered (No Bus Load)
  • Undervoltage Protection on VIO and VCC
  • Bus-Fault Protection of –27 V to 40 V
  • TXD Dominant State Time Out
  • RXD Wake Up Request Lock Out on CAN Bus Stuck Dominant Fault (HVDA541)
  • Thermal Shutdown Protection
  • Power-Up/Down Glitch-Free Bus I/O
  • High Bus Input Impedance When Unpowered (No Bus Load)

产品概述

The SN65HVDA54x-Q1 and SN65HVDA54x-5-Q1 devices, known as the HVDA54x and HVDA54x-5 respectively, are designed and qualified for use in automotive applications and meets or exceeds the specifications of the ISO 11898 High Speed CAN (Controller Area Network) Physical Layer standard (transceiver).

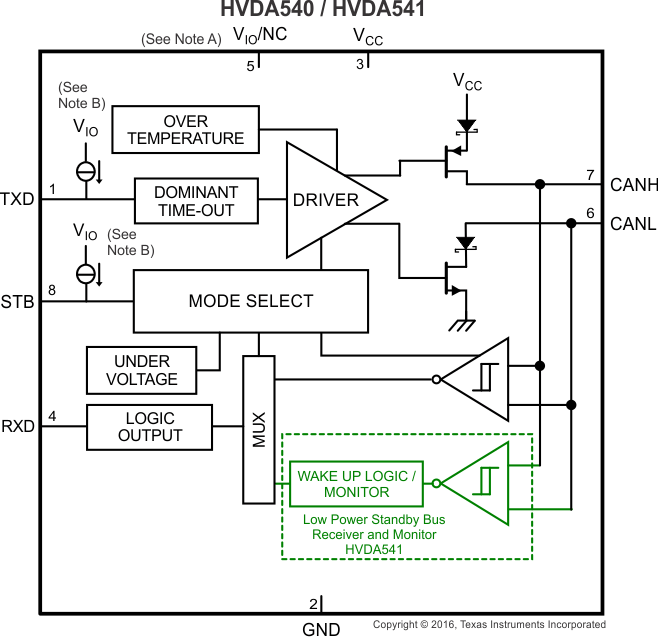

HVDA541QDRQ1 电路图

HVDA541QDRQ1 电路图

HVDA541QDRQ1 电路图
