F28M36H53B2ZWTT 中文资料属性参数

现有数量：0现货查看交期
价格：90 : ￥184.64089托盘
系列：C2000? C28x + ARM? Cortex? M3 Concerto?
包装：托盘
产品状态：在售
核心处理器：C28x/ARM? Cortex?-M3
内核规格：32 位双核
速度：100MHz/150MHz
连接能力：CANbus，EBI/EMI，I2C，IrDA，McBSP，SCI，SPI，SSI，UART/USART
外设：欠压检测/复位，DMA，POR，PWM，WDT
I/O 数：142
程序存储容量：512KB/512KB
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：232KB
电压 - 供电 (Vcc/Vdd)：1.14V ~ 3.63V
数据转换器：A/D 24x12b
振荡器类型：内部
工作温度：-40°C ~ 105°C（TJ）
安装类型：表面贴装型
封装/外壳：289-LFBGA
供应商器件封装：289-NFBGA（16x16）

产品特性

主控子系统 — ARM Cortex-M3125MHz 嵌入式存储器高达 1MB 闪存（纠错码 (ECC)）高达 128KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB 处理器间通信 (IPC) 消息 RAM 五个通用异步收发器 (UART) 四个同步串行接口 (SSI) 和一个串行外设接口 (SPI) 两个内部集成电路 (I2C) 通用串行总线如影随形 (USB-OTG) + 物理层 (PHY) 10/100 以太网 (ENET) 1588 介质独立接口 (MII) 两个控制器局域网 (D_CAN) 模块（引脚可引导） 32 通道微直接内存访问 (µDMA) 双重安全区域（每个区域 128 位密码）外设接口 (EPI) 微循环冗余检验 (µCRC) 模块四个通用定时器两个看门狗定时器模块字节序：小端序
125MHz
嵌入式存储器高达 1MB 闪存（纠错码 (ECC)）高达 128KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB 处理器间通信 (IPC) 消息 RAM
高达 1MB 闪存（纠错码 (ECC)）
高达 128KB RAM（ECC 或奇偶校验）
高达 64KB 共享 RAM
2KB 处理器间通信 (IPC) 消息 RAM
五个通用异步收发器 (UART)
四个同步串行接口 (SSI) 和一个串行外设接口 (SPI)
两个内部集成电路 (I2C)
通用串行总线如影随形 (USB-OTG) + 物理层 (PHY)
10/100 以太网 (ENET) 1588 介质独立接口 (MII)
两个控制器局域网 (D_CAN) 模块（引脚可引导）
32 通道微直接内存访问 (µDMA)
双重安全区域（每个区域 128 位密码）
外设接口 (EPI)
微循环冗余检验 (µCRC) 模块
四个通用定时器
两个看门狗定时器模块
字节序：小端序
计时片上晶振振荡器和外部时钟输入支持动态锁相环 (PLL) 比率变化
片上晶振振荡器和外部时钟输入
支持动态锁相环 (PLL) 比率变化
1.2V 数字、1.8V 模拟、3.3V I/O 设计
处理器间通信 (IPC)32 个握手通道四条通道生成 IPC 中断可用于通过 IPC 消息 RAM 协调数据传输
32 个握手通道
四条通道生成 IPC 中断
可用于通过 IPC 消息 RAM 协调数据传输
多达 142 个独立可编程、复用通用输入/输出 (GPIO) 引脚无毛刺脉冲 I/O
无毛刺脉冲 I/O
控制子系统 - TMS320C28x 32 位 CPU150MHz C28x 内核硬件内置自检嵌入式存储器高达 512KB 闪存（纠错码 (ECC)）高达 36KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB 处理器间通信 (IPC) 消息 RAM IEEE-754 单精度浮点单元 (FPU) Viterbi，复杂数学运算，循环冗余校验 (CRC) 单元 (VCU) 串行通信接口 (SCI) SPI I2C 6 通道直接内存访问(DMA) 12 个增强型脉宽调制器 (ePWM) 模块24 个输出（16 个为高分辨率） 6 个 32 位增强型捕捉 (eCAP) 模块 3 个 32 位增强型正交编码器脉冲 (eQEP) 模块多通道缓冲串行端口 (McBSP) EPI 一个安全区域（128 位密码）三个 32 位定时器字节序：小端序
150MHz
C28x 内核硬件内置自检
嵌入式存储器高达 512KB 闪存（纠错码 (ECC)）高达 36KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB 处理器间通信 (IPC) 消息 RAM
高达 512KB 闪存（纠错码 (ECC)）
高达 36KB RAM（ECC 或奇偶校验）
高达 64KB 共享 RAM
2KB 处理器间通信 (IPC) 消息 RAM
IEEE-754 单精度浮点单元 (FPU)
Viterbi，复杂数学运算，循环冗余校验 (CRC) 单元 (VCU)
串行通信接口 (SCI)
SPI
I2C
6 通道直接内存访问(DMA)
12 个增强型脉宽调制器 (ePWM) 模块24 个输出（16 个为高分辨率）
24 个输出（16 个为高分辨率）
6 个 32 位增强型捕捉 (eCAP) 模块
3 个 32 位增强型正交编码器脉冲 (eQEP) 模块
多通道缓冲串行端口 (McBSP)
EPI
一个安全区域（128 位密码）
三个 32 位定时器
字节序：小端序
模拟子系统双 12 位模数转换器 (ADC) 高达 2.88MSPS 高达 24 个通道四个采样与保持 (S/H) 电路多达六个具有 10 位数模转换器 (DAC) 的比较器
双 12 位模数转换器 (ADC)
高达 2.88MSPS
高达 24 个通道
四个采样与保持 (S/H) 电路
多达六个具有 10 位数模转换器 (DAC) 的比较器
封装289 焊球 ZWT 全新细间距球栅阵列 (nFBGA)
289 焊球 ZWT 全新细间距球栅阵列 (nFBGA)
温度选项：T：-40ºC 至 105ºC（结温） S：–40ºC 到 125ºC（结温） Q：–40ºC 到 125ºC（自然通风）（针对汽车应用的 Q100 认证）
T：-40ºC 至 105ºC（结温）
S：–40ºC 到 125ºC（结温）
Q：–40ºC 到 125ºC（自然通风）（针对汽车应用的 Q100 认证）
伺服驱动器
高端交流逆变器
工业用不间断电源 (UPS)
太阳能逆变器
电动车辆/混合动力电动车辆 (EV/HEV) 充电器
电力线通信

产品概述

Concerto 系列是一款多内核片上系统微控制器单元 (MCU)，此控制器具有独立的通信和实时控制子系统。F28M36x 系列器件是 Concerto 产品的第二系列产品。通信子系统基于符合行业标准的 32 位 ARM Cortex-M3 CPU，并且具备多种通信外设（包括以太网 1588、带有 PHY 的 USB OTG、控制器局域网 (CAN)、UART、SSI、I2C）以及一个外部接口。实时控制子系统基于行业领先的 TI 专有 32 位 C28x 浮点 CPU，并且具备最为灵活而又高度精确的控制外设，其中包括具有故障保护功能的 ePWM、编码器和捕捉单元 - 全部由 TI 的 TMS320C2000 Piccolo和 Delfino系列产品来执行。此外，C28-CPU 已得到增强，新增 VCU 指令加速器，能够实现高效的 Viterbi、复杂算术运算、16 位快速傅里叶变换 (FFT) 以及循环冗余校验 (CRC) 算法。共享一个高速模拟子系统和补充 RAM 内存，还有片上电压稳压和冗余计时电路。安全考虑还包括纠错码 (ECC)，奇偶校验和代码安全内存，以及辅助系统级工业安全认证的文档。

查看全部

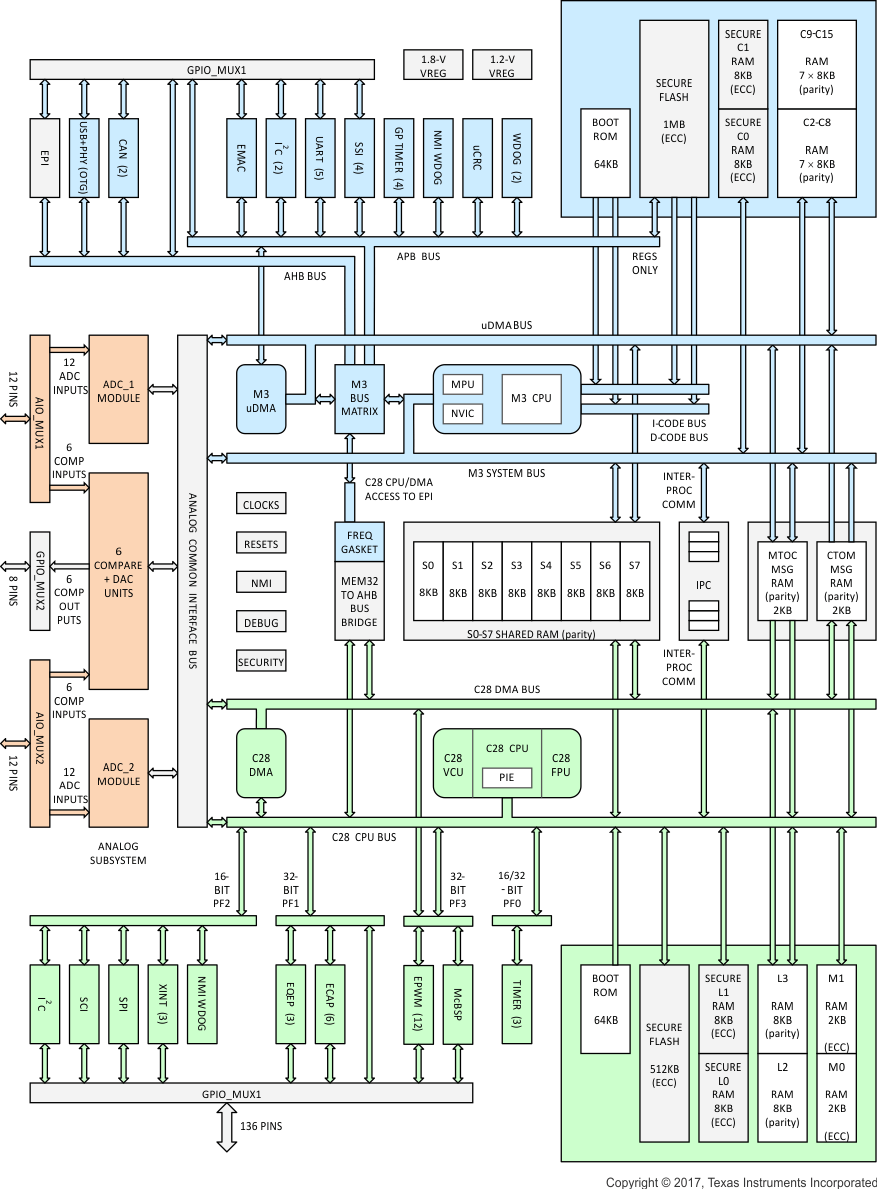

F28M36H53B2ZWTT 电路图
