F28M35M52C1RFPS 中文资料属性参数

现有数量：0现货查看交期
价格：60 : ￥145.95483托盘
系列：C2000? C28x + ARM? Cortex? M3 Concerto?
包装：托盘
产品状态：在售
核心处理器：C28x/ARM? Cortex?-M3
内核规格：32 位双核
速度：75MHz/75MHz
连接能力：CANbus，EBI/EMI，以太网，I2C，SCI，SPI，SSI，UART/USART，USB，SB OTG
外设：欠压检测/复位，DMA，POR，PWM，WDT
I/O 数：74
程序存储容量：512KB/512KB
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：136KB
电压 - 供电 (Vcc/Vdd)：1.2V，1.8V，3.3V
数据转换器：A/D 20x12b
振荡器类型：-
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
封装/外壳：144-TQFP 裸露焊盘
供应商器件封装：144-HTQFP（20x20）

产品特性

主子系统 - Arm Cortex-M3 高达 100MHz 嵌入式存储器高达 512KB 闪存 (ECC) 高达 32KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB IPC 消息 RAM 五个通用异步收发器 (UART) 四个同步串行接口 (SSI) 和一个串行外设接口 (SPI) 2 个内部集成电路 (I2C) 通用串行总线 OTG (USB-OTG) + 物理层 (PHY) 10/100 以太网 (ENET) 1588 介质独立接口 (MII) 两个控制器局域网 (D_CAN) 模块（引脚可引导） 32 通道微直接内存访问 (µDMA) 双重安全区域（每个区域 128 位密码）外设接口 (EPI) 微循环冗余校验 (µCRC) 模块四个通用计时器两个看门狗计时器模块三个外部中断字节序：小端字节序
高达 100MHz
嵌入式存储器高达 512KB 闪存 (ECC) 高达 32KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB IPC 消息 RAM
高达 512KB 闪存 (ECC)
高达 32KB RAM（ECC 或奇偶校验）
高达 64KB 共享 RAM
2KB IPC 消息 RAM
五个通用异步收发器 (UART)
四个同步串行接口 (SSI) 和一个串行外设接口 (SPI)
2 个内部集成电路 (I2C)
通用串行总线 OTG (USB-OTG) + 物理层 (PHY)
10/100 以太网 (ENET) 1588 介质独立接口 (MII)
两个控制器局域网 (D_CAN) 模块（引脚可引导）
32 通道微直接内存访问 (µDMA)
双重安全区域（每个区域 128 位密码）
外设接口 (EPI)
微循环冗余校验 (µCRC) 模块
四个通用计时器
两个看门狗计时器模块
三个外部中断
字节序：小端字节序
计时片上晶振振荡器和外部时钟输入支持动态锁相环 (PLL) 比率变化
片上晶振振荡器和外部时钟输入
支持动态锁相环 (PLL) 比率变化
1.2V 数字、1.8V 模拟、3.3V I/O 设计
处理器间通信 (IPC) 32 个握手通道四条通道生成 IPC 中断可用于通过 IPC 消息 RAM 协调数据传输
32 个握手通道
四条通道生成 IPC 中断
可用于通过 IPC 消息 RAM 协调数据传输
多达 74 个独立可编程、多路复用通用输入/输出 (GPIO) 引脚无干扰 I/O
无干扰 I/O
控制子系统 - TMS320C28x 32 位 CPU 高达 150MHz C28x 内核硬件内置自检嵌入式存储器高达 512KB 闪存 (ECC) 高达 36KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB IPC 消息 RAM IEEE-754 单精度浮点单元 (FPU) Viterbi，复杂数学运算，循环冗余校验 (CRC) 单元 (VCU) 串行通信接口 (SCI) SPI I2C 6 通道直接内存存取 (DMA) 9 个增强型脉宽调制器 (ePWM) 模块 18 个输出（16 个为高分辨率输出）六个 32 位增强型捕捉 (eCAP) 模块 3 个 32 位增强型正交编码器脉冲 (eQEP) 模块多通道缓冲串行端口 (McBSP) EPI 一个安全区域（128 位密码）三个 32 位计时器字节序：小端字节序
高达 150MHz
C28x 内核硬件内置自检
嵌入式存储器高达 512KB 闪存 (ECC) 高达 36KB RAM（ECC 或奇偶校验）高达 64KB 共享 RAM 2KB IPC 消息 RAM
高达 512KB 闪存 (ECC)
高达 36KB RAM（ECC 或奇偶校验）
高达 64KB 共享 RAM
2KB IPC 消息 RAM
IEEE-754 单精度浮点单元 (FPU)
Viterbi，复杂数学运算，循环冗余校验 (CRC) 单元 (VCU)
串行通信接口 (SCI)
SPI
I2C
6 通道直接内存存取 (DMA)
9 个增强型脉宽调制器 (ePWM) 模块 18 个输出（16 个为高分辨率输出）
18 个输出（16 个为高分辨率输出）
六个 32 位增强型捕捉 (eCAP) 模块
3 个 32 位增强型正交编码器脉冲 (eQEP) 模块
多通道缓冲串行端口 (McBSP)
EPI
一个安全区域（128 位密码）
三个 32 位计时器
字节序：小端字节序
模拟子系统两个 12 位模数转换器 (ADC) 高达 2.88MSPS 高达 20 通道四个采样保持 (S/H) 电路多达六个具有 10 位数模转换器 (DAC) 的比较器
两个 12 位模数转换器 (ADC)
高达 2.88MSPS
高达 20 通道
四个采样保持 (S/H) 电路
多达六个具有 10 位数模转换器 (DAC) 的比较器
封装 144 引脚 RFP PowerPAD™ 散热增强型薄型 Quad Flatpack (HTQFP)
144 引脚 RFP PowerPAD™ 散热增强型薄型 Quad Flatpack (HTQFP)
温度选项： T：–40°C 至 105°C 结温 S：–40°C 至 125°C 结温 Q：在自然通风环境下 –40°C 至 125°C 的温度范围（通过针对汽车应用的 AEC Q100 认证）
T：–40°C 至 105°C 结温
S：–40°C 至 125°C 结温
Q：在自然通风环境下 –40°C 至 125°C 的温度范围（通过针对汽车应用的 AEC Q100 认证）

产品概述

Concerto 系列是一款多内核片上系统微控制器单元 (MCU)，此控制器单元具有独立的通信和实时控制子系统。F28M35x 系列器件是 Concerto 产品中的第一系列产品。此通信子系统基于业界通用 32 位 ARM Cortex-M3 CPU，并且具有多种通信外设，其中包括以太网 1588、具有 PHY 的 USB OTG、控制器局域网 (CAN)、UART、SSI、I2C 和一个外部接口。此实时控制子系统基于 TI 先进的专有 32 位 C28x 浮点 CPU，并且具有非常灵活的高精度控制外设，其中包括具有故障保护的 ePWM 和编码器以及捕捉模块 - 所有这些外设均由 TI 的 TMS320C2000 ™ 入门级性能 MCU 和高级性能 MCU 实现。此外，C28-CPU 已得到增强，新增 VCU 指令加速器，能够实现高效的 Viterbi、复杂算术运算、16 位快速傅里叶变换 (FFT) 以及循环冗余校验 (CRC) 算法。共享一个高速模拟子系统和补充 RAM 内存，以及片上电压稳压和冗余计时电路。安全考虑还包括纠错码 (ECC)，奇偶校验和代码安全内存，以及辅助系统级工业安全认证的文档。

查看全部

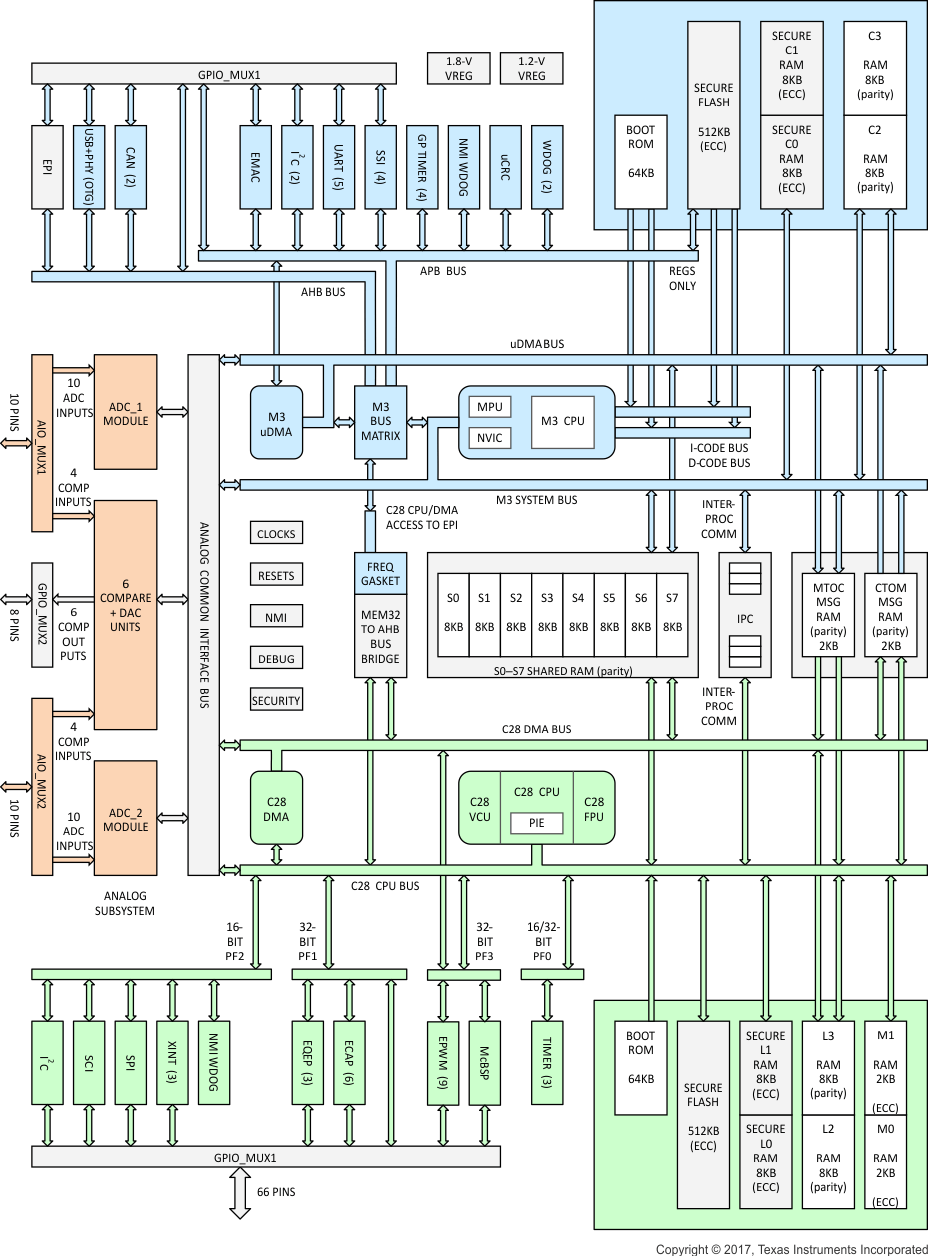

F28M35M52C1RFPS 电路图
