更新日期：2024-04-01
产品简介：适用于 USB 和以太网且具有 12A 8/20us 浪涌额定值的四通道 2.3pF、3.6V、±30kV ESD 保护二极管
查看详情ESDS304DBVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
ESDS304DBVR
原装现货 -
TI
-
SOT23-5
21+ -
584
-
深圳
-
12-03
-
QQ询价原装真实库存现货热卖
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
ESDS304DBVR 中文资料属性参数
- 现有数量：1,953现货9,000Factory
- 价格：1 : ￥4.21000剪切带（CT）3,000 : ￥1.47868卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：齐纳
- 单向通道：-
- 双向通道：4
- 电压 - 反向断态（典型值）：3.6V（最大）
- 电压 - 击穿（最小值）：4.5V
- 不同 Ipp 时电压 - 箝位（最大值）：3V（标准）
- 电流 - 峰值脉冲 (10/1000μs)：12A（8/20μs）
- 功率 - 峰值脉冲：85W
- 电源线路保护：无
- 应用：通用
- 不同频率时电容：2.3pF @ 1MHz
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：SC-74A，SOT-753
- 供应商器件封装：SOT-23-5
产品特性
- IEC 61000-4-2 4 级 ESD 保护： ±30kV 接触放电 ±30kV 空气间隙放电
- ±30kV 接触放电
- ±30kV 空气间隙放电
- IEC 61000-4-4 EFT 保护： 80A (5/50ns)
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保护： 12A (8/20µs) 低浪涌钳位电压为 6V（在 12A Ipp 下）
- 12A (8/20µs)
- 低浪涌钳位电压为 6V（在 12A Ipp 下）
- IO 电容： 2.3pF（典型值）
- 2.3pF（典型值）
- 直流击穿电压：4.5V（最小值）
- 超低漏电流：3nA（典型值）
- 支持速率高达 1Gbps 的高速接口
- 工业温度范围：–40°C 至 +125°C
- 简易直通布线封装 (ESDS302)
产品概述
ESDS302 和 ESDS304 器件是分别采用两通道和四通道配置的单向 TVS ESD 保护二极管阵列，用于高达 12A (8/20µs) 的以太网和 USB 浪涌保护。ESDS302、ESDS304 器件的额定 ESD 冲击消散值高达 30kV，符合 IEC 61000-4-2 国际标准（> 4 级）。这些器件具有每通道 2.3pF IO 电容，因此非常适用于保护 Ethernet™ 1G 和 USB 2.0 等高速接口。低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。ESDS302 和 ESDS304 器件采用业界通用的 5 引脚 SOT23 封装。

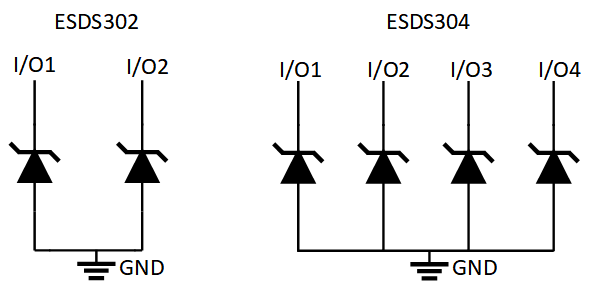

ESDS304DBVR 电路图
ESDS304DBVR 电路图
