产品简介：适用于 USB 和 HDMI 的四通道 0.5pF、±3.6V、±12kV ESD 保护二极管
查看详情ESD224DQAR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
ESD224DQAR 中文资料属性参数
- 现有数量：38,652现货9,000Factory
- 价格：1 : ￥4.13000剪切带（CT）3,000 : ￥1.16744卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：齐纳
- 单向通道：-
- 双向通道：4
- 电压 - 反向断态（典型值）：3.6V（最大）
- 电压 - 击穿（最小值）：7.9V
- 不同 Ipp 时电压 - 箝位（最大值）：14V
- 电流 - 峰值脉冲 (10/1000μs)：2A（8/20μs）
- 功率 - 峰值脉冲：17W
- 电源线路保护：无
- 应用：以太网，HDMI，USB
- 不同频率时电容：0.5pF @ 1MHz
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：10-UFDFN
- 供应商器件封装：10-USON（2.5x1）
产品特性
- IEC 61000-4-2 4 级静电放电 (ESD) 保护 ±12kV 接触放电 ±15kV 气隙放电
- ±12kV 接触放电
- ±15kV 气隙放电
- IEC 61000-4-4 瞬态放电 (EFT) 保护 80A (5/50ns)
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保护 2A (8/20µs)
- 2A (8/20µs)
- IO 电容： 0.5pF（典型值）
- 0.5pF（典型值）
- 符合 HDMI 2.0 标准
- 超低泄漏电流：0.1nA（典型值）
- 超低 ESD 钳位电压：在 16A TLP 下为 8V（系统侧）
- 支持速率最高达 6Gbps 的高速接口
- 工业温度范围：-40°C 至 +125°C
- 行业标准 DQA 封装
产品概述
ESD224 是一款适用于高速 应用 （如 USB 3.0 和 HDMI 2.0）的双向 TVS ESD 保护二极管阵列。ESD224 的额定 ESD 冲击消散值达到了 IEC 61000-4-2（4 级）国际标准中规定的最高水平。ESD224 采用片上差分匹配的串联元件提高下行 ESD 钳位性能，同时能够保持高速接口的信号符合性。ESD224 片上 ESD 保护网络提供超低钳位性能和高差分带宽，使器件符合 HDMI 2.0 标准，并且为下行 HDMI 器件提供稳健的保护。ESD224 采用符合行业标准的 USON-10 (DQA) 封装。该封装 采用 0.5mm 引脚间距，能够简化实现并缩短设计时间。

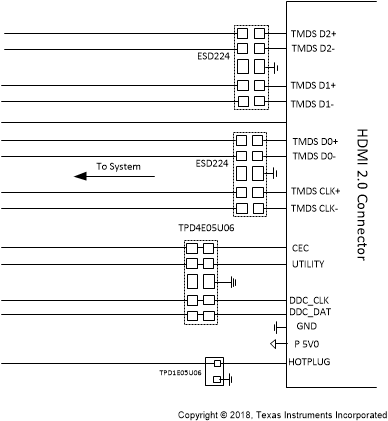

ESD224DQAR 电路图
ESD224DQAR 电路图
