更新日期：2024-04-01

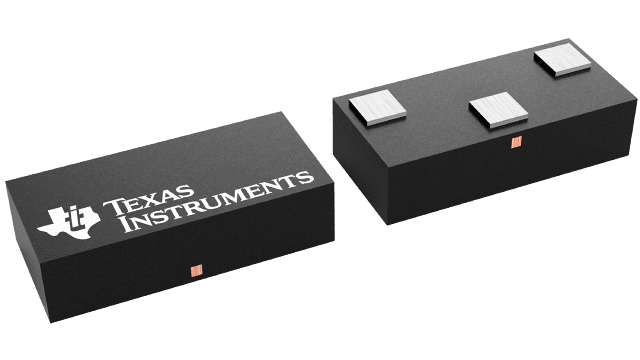

产品简介：适用于 USB Type-C 和 HDMI 2.0 的双路 0.2pF、±3.6V、±17kV ESD 保护二极管
查看详情ESD122DMYR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
X2SON-3
- -
310
-
上海市
-
-
-
经营22年实体店原装,具体年份和数量以实际为准
-
TI/德州仪器
-
3X2SON
新批号 -
887000
-
上海市
-
-
-
原厂发货进口原装微信同步QQ893727827
-
TI
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
ESD122DMYR 中文资料属性参数
- 现有数量：67,640现货10,000Factory
- 价格：1 : ￥4.21000剪切带（CT）10,000 : ￥1.43826卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：齐纳
- 单向通道：-
- 双向通道：2
- 电压 - 反向断态（典型值）：3.6V（最大）
- 电压 - 击穿（最小值）：5.1V
- 不同 Ipp 时电压 - 箝位（最大值）：8.4V（标准）
- 电流 - 峰值脉冲 (10/1000μs)：2.5A（8/20μs）
- 功率 - 峰值脉冲：20W
- 电源线路保护：无
- 应用：HDMI，USB
- 不同频率时电容：0.2pF @ 1MHz
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：3-XFDFN
- 供应商器件封装：3-X2SON（1.3x0.6）
产品特性
- IEC 61000-4-2 4 级静电放电 (ESD) 保护 ±17kV 接触放电 ±17kV 气隙放电
- ±17kV 接触放电
- ±17kV 气隙放电
- 可承受超过 1 万次 ESD 冲击而不出现任何性能下降的情况，符合 IEC 61000-4-2 4 级（接触）标准
- IEC 61000-4-4 瞬态放电 (EFT) 保护 80A (5/50ns)
- 80A (5/50ns)
- IEC 61000-4-5 浪涌保护 2.5A (8/20µs)
- 2.5A (8/20µs)
- 低 IO 电容 IO 之间 0.1pF（典型） IO 接地 0.2pF（典型）
- IO 之间 0.1pF（典型）
- IO 接地 0.2pF（典型）
- 直流击穿电压：5.1V（最小值）
- 超低泄漏电流：10nA（最大值）
- 低 ESD 钳位电压：在 5A TLP 下为 8.4V
- 支持超过 10Gbps 的高速接口
- 工业温度范围：-40°C 至 +125°C
- Type-C 友好型双通道直通布线封装
- 引脚适合对称差分高速信号路由
- 两种不同的封装选项 0402 封装，0.6mm × 1mm，0.34mm 间距0502 封装，0.6mm × 1.32mm，0.5mm 间距
- 0402 封装，0.6mm × 1mm，0.34mm 间距
- 0502 封装，0.6mm × 1.32mm，0.5mm 间距
产品概述
ESD122 是一种双向 TVS ESD 保护二极管阵列，用于 USB Type-C 和 HDMI 2.0 电路保护。ESD122 的额定消散接触 ESD 冲击能力达到了 IEC 61000-4-2 国际标准所规定的最高水平（17kV 接触放电，17kV 气隙放电）。该器件 具有 每通道和引脚一个低 IO 电容，以适应对称差分高速信号路由，使其成为保护高达 10Gbps 的高速接口（如 USB 3.1 第 2 代和 HDMI 2.0）的理想选择。低动态电阻和低钳位电压确保系统级抗瞬变事件保护。 此外，ESD122 是面向 USB Type-C Tx/Rx 线路的理想 ESD 解决方案。由于 USB Type-C 连接器有两层，所以使用 4 通道 ESD 器件需要 VIA 来降级信号完整性。使用 4 个 ESD122（2 通道）器件可最大限度减少 VIA 的数量并简化电路板布局。 在两个简便的直通布线封装中提供了 ESD122。
ESD122DMYR 电路图
ESD122DMYR 电路图
