DS90UR906QSQX/NOPB

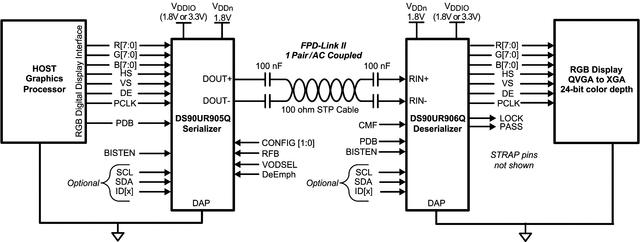

DS90UR90xQ-Q1 芯片组将并行 RGB 视频接口转换为单对高速串行化接口。该串行总线方案通过消除时钟和数据间的偏差，减少连接器引脚数量，减小互连线路的尺寸、重量和成本以及简化印刷电路板 (PCB) 总体布局布线等方式简化系统设计。此外，内部 DC 均衡解码用于支持 AC 耦合互连。DS90UR905Q-Q1 串行器内嵌时钟，可均衡数据有效载荷并将信号电平转换为高速低压差分信令。多达 24 个输入连同 3 个视频控制信号被共同串行化。此器件支持全 24 位颜色或 18 位颜色和 6 个通用信号（例如，音频 I2S 应用）。 DS90UR906Q-Q1 解串器可恢复数据 (RGB) 和控制信号，并从串行数据流中提取时钟。DS90UR906Q-Q1 能够锁定传入数据流，无需使用训练序列或特殊的 SYNC（同步）模式，也不需要基准时钟。链路状态 (LOCK) 输出信号也由该芯片组提供。 串行传输通过用户可选择的去加重功能、差分输出电平选择 特性和接收器均衡实现优化。通过使用低压差分信令、接收器驱动强度控制和展频计时兼容性最大限度地减少了电磁干扰 (EMI)。解串器可配置为在其并行输出中生成展频时钟和数据。DS90UR905Q-Q1 串行器采用 48 引脚超薄型四方扁平无引线封装 (WQFN) 封装，而 DS90UR906Q-Q1 解串器采用 60 引脚 WQFN 封装。两种器件可在 -40˚C 至 +105˚C 的汽车级 AEC-Q100 2 级温度范围内额定运行。
