DS90LV028AHMX/NOPB

Texas Instruments 接口 IC

参考价格：￥7.94-￥8.56

更新日期：2024-04-01 00:04:00

DS90LV028AHMX/NOPB

Texas Instruments 接口 IC

产品简介：高温 3V LVDS 双路 CMOS 差动线路接收器

查看详情

参考价格：￥7.94-￥8.56

DS90LV028AHMX/NOPB 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
DS90LV028AHMX/NOPB
TI
原厂原装
22+
3288
上海市
-
一级代理原装

DS90LV028AHMX/NOPB 中文资料属性参数

制造商：National Semiconductor (TI)
激励器数量：2
接收机数量：2
数据速率：400 Mbps
工作电源电压：3.3 V
最大功率耗散：1025 mW
最大工作温度：+ 125 C
封装 / 箱体：SOIC-8 Narrow
封装：Reel
最小工作温度：- 40 C
安装风格：SMD/SMT
传播延迟时间：2.5 ns
工厂包装数量：2500
Supply Voltage - Max：3.6 V
Supply Voltage - Min：3 V
类型：CMOS

产品特性

工作温度范围为 -40°C 至 +125°C
>400Mbps (200MHz) 转换速率
50ps 差动偏斜（典型值）
0.1ns 通道到通道偏斜（典型值）
2.5ns 最大传播延迟
3.3V 电源设计
直通引脚
在断电模式下，LVDS 输入端具有高阻抗
低功耗设计（3.3V 静态条件下为 18mW）
LVDS 输入可接受 LVDS/CML/LVPECL 信号
符合 ANSI/TIA/EIA-644 标准
采用 SOIC 封装

产品概述

DS90LV028AH 器件是一款双路 CMOS 差动线路接收器，专为需要超低功耗、低噪音和高数据速率的应用而设计。该器件旨在利用低电压差动信号 (LVDS) 技术支持超过 400Mbps (200MHz) 的数据速率。 DS90LV028AH 接受低电压（350mV 典型值）差动输入信号，并将其转换为 3V CMOS 输出电平。DS90LV028AH 采用了直通式设计，可简化 PCB 布局。DS90LV028AH 和配套的 LVDS 线路驱动器 DS90LV027AH 为高速点对点接口提供了大功率 PECL/ECL 器件的替代解决方案。

查看全部

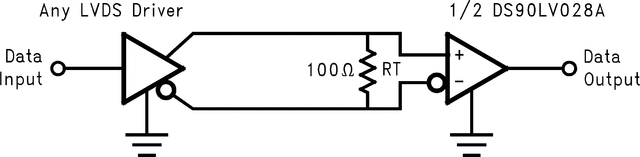

DS90LV028AHMX/NOPB 电路图
