DRV8843PWP

Texas Instruments PMIC - 电机和风扇控制器，驱动器
  • 封装：28-SOIC（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$3.375-$6.75

更新日期：2024-04-01

DRV8843PWP

Texas Instruments PMIC - 电机和风扇控制器，驱动器

产品简介：具有电流调节和 PWM 控制功能的 45V、2.5A 双极步进或两路 H 桥电机驱动器

查看详情
  • 封装：28-SOIC（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$3.375-$6.75

DRV8843PWP 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV8843PWP 中文资料属性参数

  • 特色产品：DRV88xx Europa Motor Drivers
  • 标准包装：50
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电机和风扇控制器，驱动器
  • 系列：-
  • 应用：DC 电机驱动器，步进电机驱动器，H 桥式
  • 评估套件：可供
  • 输出数：1 或 2
  • 电流 - 输出：1.75A
  • 电压 - 负载：8.2 V ~ 45 V
  • 电源电压：8.2 V ~ 45 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：28-SOIC（0.173"，4.40mm 宽）裸露焊盘
  • 供应商设备封装：28-HTSSOP
  • 包装：管件
  • 其它名称：296-28918-5

产品特性

  • 双路 H 桥电机驱动器 单通道/双通道刷式直流 步进
  • 单通道/双通道刷式直流
  • 步进
  • IN/IN 控制接口
  • 可选固定频率电流调节 两位电流控制，支持多达四种电流水平
  • 两位电流控制，支持多达四种电流水平
  • 低 MOSFET 导通电阻 最大驱动电流为 2.5A（24V 且 TA = 25°C 时） 高侧与低侧 RDS(ON) 共 400mΩ（24V 且 TA = 25°C 时）
  • 最大驱动电流为 2.5A（24V 且 TA = 25°C 时）
  • 高侧与低侧 RDS(ON) 共 400mΩ（24V 且 TA = 25°C 时）
  • 8.2V 至 45V 宽工作电源电压范围
  • 低电流休眠模式
  • 内置 3.3V 基准输出
  • 耐热增强型表面贴装封装
  • 保护 特性 过流保护 (OCP) 热关断 (TSD) 欠压闭锁 (UVLO) 故障条件指示引脚 (nFAULT)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • 欠压闭锁 (UVLO)
  • 故障条件指示引脚 (nFAULT)
  • 打印机
  • 扫描仪
  • 办公自动化设备
  • 游戏机
  • 工厂自动化
  • 机器人

产品概述

DRV8843 为打印机、扫描仪和其他自动设备应用提供集成的双路 H 桥电机驱动器 解决方案。该器件可用于驱动一个或两个刷式直流电机、一个双极性步进电机或其它负载。通过一个简单的 PWM 接口即可轻松与控制器电路相连。输出驱动器块包括配置为 H 桥的 N 沟道功率 MOSFET。DRV8843 可为每个 H 桥提供高达 2.5A 的峰值电流或 1.75A 的均方根 (RMS) 输出电流（在 24V 与 TA = 25°C 时提供适当散热功能）。低功耗睡眠模式可将部分内部电路关断，以实现极低的静态电流和功耗。可使用一个专用的 nSLEEP 引脚来设定这个睡眠模式。该器件内置 以下 保护功能：过热、过流和欠压。故障条件通过 nFAULT 引脚指示。
查看全部

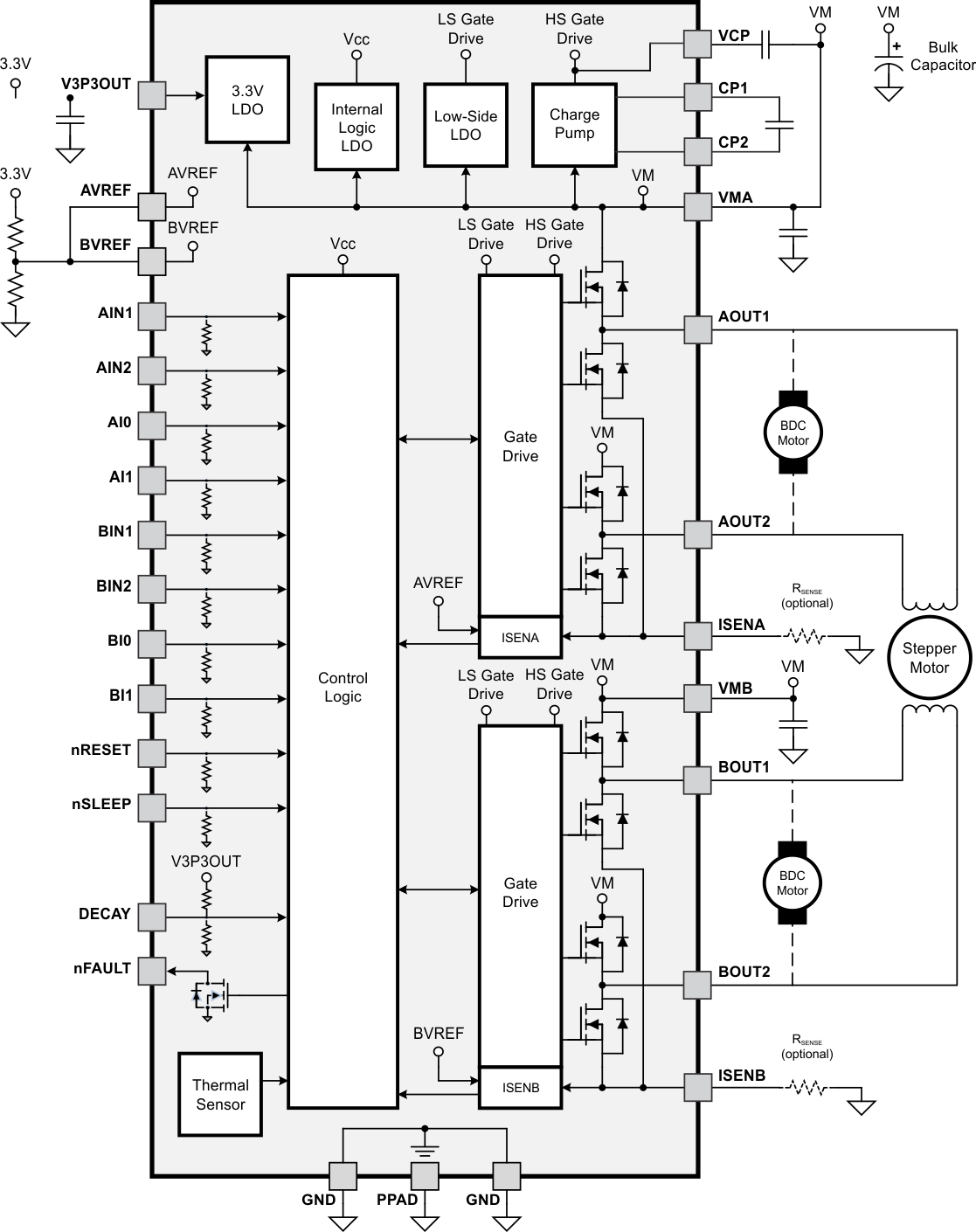

DRV8843PWP 电路图

DRV8843PWP 电路图

DRV8843PWP 电路图
