DRV8840PWPR

Texas Instruments PMIC - 电机和风扇控制器，驱动器
  • 封装：28-SOIC（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.24-$6.48

更新日期：2024-04-01

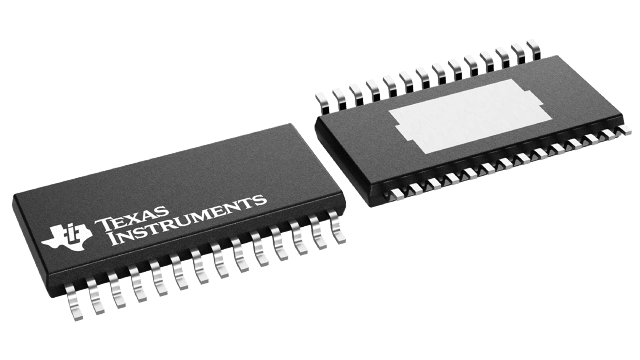

DRV8840PWPR

Texas Instruments PMIC - 电机和风扇控制器，驱动器

产品简介：具有相位/使能控制功能的 45V、5A H 桥电机驱动器

查看详情
  • 封装：28-SOIC（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.24-$6.48

DRV8840PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

DRV8840PWPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电机和风扇控制器，驱动器
  • 系列：-
  • 应用：DC 电机驱动器，H 桥式
  • 评估套件：可供
  • 输出数：1
  • 电流 - 输出：3.5A
  • 电压 - 负载：8.2 V ~ 45 V
  • 电源电压：8.2 V ~ 45 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：28-SOIC（0.173"，4.40mm 宽）裸露焊盘
  • 供应商设备封装：28-HTSSOP
  • 包装：®
  • 其它名称：296-29504-6

产品特性

  • 单路 H 桥电流控制电机驱动器
  • 8.2V 至 45V 宽工作电源电压范围
  • 五位电流控制支持多达 32 个电流电平
  • 低 MOSFET R DS(on) 典型值为 0.4Ω (HS + LS)
  • 24V、T A = 25°C 下的最大驱动电流为 5A
  • 内置 3.3V 基准输出
  • 并行数字控制接口
  • 热增强型表面贴装封装
  • 保护特性： 过流保护 (OCP) 热关断 (TSD) VM 欠压锁定 (UVLO) 故障条件指示引脚 (nFAULT)
  • 过流保护 (OCP)
  • 热关断 (TSD)
  • VM 欠压锁定 (UVLO)
  • 故障条件指示引脚 (nFAULT)

产品概述

DRV8840 可为打印机、扫描仪以及其它自动化设备应用提供集成型电机驱动器解决方案。该器件具有一个 H 桥驱动器，可驱动一个 DC 电机。每个输出驱动器块包含被配置为全 H 桥的 N 通道功率 MOSFET 以驱动电机绕组。DRV8840 可提供最高 5A 的峰值电流或 3.5A 的输出电流（在 24V 和 25°C 下，散热正常）。一个简单的并行数字控制接口与行业标准器件兼容。可对衰减模式进行设定，以便在被禁用时实现电机制动或缓动。还提供了用于过流保护、短路保护、欠压锁定和过热保护的内部关断功能。DRV8840 采用带 PowerPAD™ 的 28 引脚 HTSSOP 封装（环保：RoHS，无锑/溴）。
查看全部

DRV8840PWPR 电路图

DRV8840PWPR 电路图

DRV8840PWPR 电路图
