DRV2665RGPR

Texas Instruments PMIC - 电机和风扇控制器，驱动器
  • 封装：20-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.25

更新日期：2024-04-01

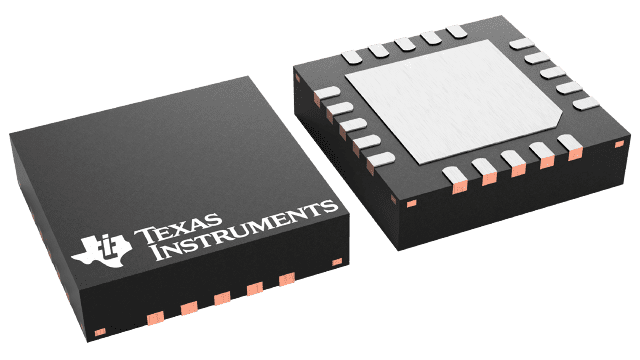

DRV2665RGPR

Texas Instruments PMIC - 电机和风扇控制器，驱动器

产品简介：具有集成式 105V 升压转换器和 DAC 的压电式触觉驱动器

查看详情
  • 封装：20-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$3.25

DRV2665RGPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV2665RGPR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电机和风扇控制器，驱动器
  • 系列：-
  • 应用：压电电机驱动器
  • 评估套件：-
  • 输出数：1
  • 电流 - 输出：-
  • 电压 - 负载：200V
  • 电源电压：3 V ~ 5.5 V
  • 工作温度：-40°C ~ 70°C
  • 安装类型：表面贴装
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商设备封装：20-QFN 裸露焊盘（4x4）
  • 包装：带卷 (TR)

产品特性

  • 集成数字前端 最高可达 400kHz 的 I2C 总线控制 100 字节内部先入先出 (FIFO) 接口 兼容 Immersion TS5000 可选模拟输入
  • 最高可达 400kHz 的 I2C 总线控制
  • 100 字节内部先入先出 (FIFO) 接口
  • 兼容 Immersion TS5000
  • 可选模拟输入
  • 高压压电式触觉驱动器 在 200VPP和 300Hz 上驱动高达 100nF 的负载 在 150VPP和 300Hz 上驱动高达 150nF 的负载 在 100VPP和 300Hz 上驱动高达 330nF 的负载 在 50VPP和 300Hz 上驱动高达 680nF 的负载 差分输出
  • 在 200VPP和 300Hz 上驱动高达 100nF 的负载
  • 在 150VPP和 300Hz 上驱动高达 150nF 的负载
  • 在 100VPP和 300Hz 上驱动高达 330nF 的负载
  • 在 50VPP和 300Hz 上驱动高达 680nF 的负载
  • 差分输出
  • 105V 集成升压转换器 可调升压电压 可调节升压限流 集成功率场效应晶体管 (FET) 和二极管 无需变压器
  • 可调升压电压
  • 可调节升压限流
  • 集成功率场效应晶体管 (FET) 和二极管
  • 无需变压器
  • 2ms 快速启动时间
  • 3.3V 至 5.5V 宽电源电压范围
  • 兼容 1.8V 电压的 VDD 耐压数字引脚

产品概述

DRV2665 器件是一款压电式触觉驱动器，该驱动器集成有 105V 升压开关、集成功率二极管、集成型全差分放大器和集成型数字前端。这款多用途器件能够驱动高压和低压压电式触觉致动器。输入信号可在 I2C 端口或者通过模拟输入驱动为触觉数据包。DRV2665 器件的数字接口可通过 I2C 兼容总线实现。在主机系统中，数字接口可减轻 PWM 生成或其他模拟通道要求所需要的昂贵处理器负担。对内部先入先出缓冲器 (FIFO) 执行的任何写入操作均会自动唤醒此器件，并在 2ms 的内部启动程序之后开始播放波形。当数据流停止或者 FIFO 正在运行时，DRV2665 器件将自动进入一个无爆音关断程序。升压电压通过两个外部电阻进行设置，升压电流限值可通过 REXT 电阻进行编程。凭借 2ms 的典型启动时间，DRV2665 成为实现快速触觉响应的压电式驱动器的理想选择。该器件具有热过载保护功能，可在过驱动时免遭损坏。
查看全部

DRV2665RGPR 数据手册

数据手册 说明 数量 操作
DRV2665RGPR

Motor Driver Power MOSFET Analog, I2C 20-QFN (4x4)

 31页,914K 查看

DRV2665RGPR 电路图

DRV2665RGPR 电路图

DRV2665RGPR 电路图
