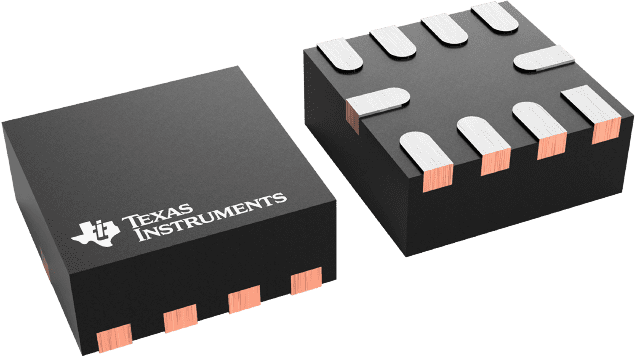

DRV2603RUNR

Texas Instruments PMIC - 电机和风扇控制器，驱动器
  • 封装：10-WFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.043-$2.23

更新日期：2024-04-01

DRV2603RUNR

Texas Instruments PMIC - 电机和风扇控制器，驱动器

产品简介：采用 QFN 封装并具有自动谐振跟踪功能的 ERM/LRA 触觉驱动器

查看详情
  • 封装：10-WFQFN
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.043-$2.23

DRV2603RUNR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV2603RUNR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电机和风扇控制器，驱动器
  • 系列：-
  • 应用：直流电机驱动器，偏心旋转质量执行器 (ERM)，线性谐振执行器 (LRA)
  • 评估套件：*
  • 输出数：1
  • 电流 - 输出：-
  • 电压 - 负载：-
  • 电源电压：2.5 V ~ 5.2 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-WFQFN
  • 供应商设备封装：10-QFN（2x2）
  • 包装：®
  • 其它名称：296-30613-6

产品特性

  • 灵活触控反馈 / Vibra 驱动程序LRA（线性谐振制动器） ERM（离心旋转质量)
  • LRA（线性谐振制动器）
  • ERM（离心旋转质量)
  • 针对 LRA 的自动谐振跟踪无需频率校准 自动驱动换向 自动制动算法 宽输入脉宽调制 (PWM) 频率范围
  • 无需频率校准
  • 自动驱动换向
  • 自动制动算法
  • 宽输入脉宽调制 (PWM) 频率范围
  • 持续振动强度超过供应范围
  • 自动输入电平转换
  • 0％ 到 100％ 占空 比控制的范围
  • 快速启动时间
  • 从单端输入的 差分驱动
  • 2.5V 至 5.2V 的宽电源电压范围
  • 1.8V 兼容，5V 容限数字引脚
  • 采用 2mm x 2mm x 0.75mm 四方扁平无引线 (QFN) 封装 (RUN)

产品概述

DRV2603 是一款专为解决在驱动线性谐振制动器 (LRA) 和离心旋转质量制动器 (ERM) 触觉反馈元件中常见障碍的触觉反馈驱动器。 DRV2603 还被用于为具有低延迟、极高的效率、以及大驱动强度的便携式器件中常用制动器提供驱动力量。LRA 制动器通常有一个窄频带，在该频带内它们有充分的 触觉反馈响应。 这个频率窗口通常在 ±2.5Hz 左右，所以对驱动一个 LRA 制动器来说是一个挑战。 DRV2603 通过采用自动谐振 跟踪解决了这个问题，它会自动检测并跟踪最佳的换向频率。 这意味着在输入范围（10kHz 至 250kHz）内的任一 PWM 频率都会自动产生正确的谐振输出频率。 作为一个额外的好处就是 DRV2603 能够执行优化的制动算法，以此阻止 LRA 振铃，留给用户一个清晰的触觉反馈感觉。对于 ERM 和 LRA 制动器，DRV2603 自动输入电平转换在无需增加额外的外部元件的情况下解决了低电压 PWM 源的问题，所以如果数字 I/O 电平变化时，输出电压不会改变。 DRV2603 还有电源校正功能来确保无电源调节时的恒定振动强度，从而允许一个高效，直接电池连接。
查看全部

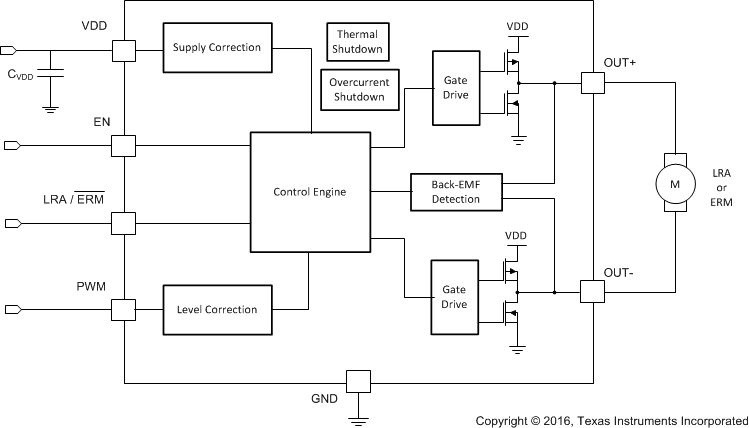

DRV2603RUNR 电路图

DRV2603RUNR 电路图

DRV2603RUNR 电路图
