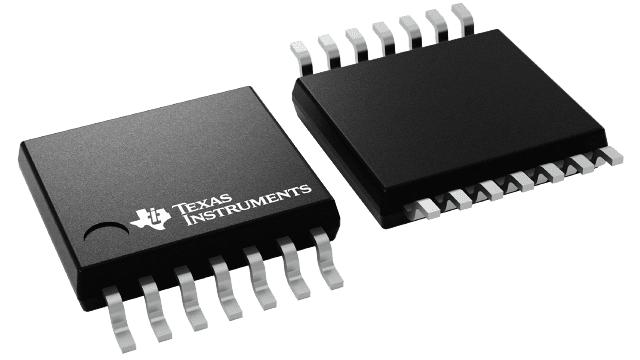

DRV110APWR

Texas Instruments PMIC - 电机和风扇控制器，驱动器
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.584-$3.17

更新日期：2024-04-01

DRV110APWR

Texas Instruments PMIC - 电机和风扇控制器，驱动器

产品简介：具有电流调节功能的单通道继电器、电磁阀、低侧控制器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.584-$3.17

DRV110APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DRV110APWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电机和风扇控制器，驱动器
  • 系列：-
  • 应用：螺线管控制器
  • 评估套件：-
  • 输出数：1
  • 电流 - 输出：15mA
  • 电压 - 负载：6 V ~ 15 V
  • 电源电压：6 V ~ 15 V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：®
  • 其它名称：296-30453-6

产品特性

  • 适合高压工作的电源引脚内部齐纳二极管 借助整流器和 RS 电阻器由 120V 和 230V 交流电源供电 借助 RS 电阻器由 24V、48V 及更高交流电源供电
  • 借助整流器和 RS 电阻器由 120V 和 230V 交流电源供电
  • 借助 RS 电阻器由 24V、48V 及更高交流电源供电
  • 驱动具有 PWM 的外部 MOSFET 以控制电磁阀电流 用于调节电磁阀电流的外部感应电阻器
  • 用于调节电磁阀电流的外部感应电阻器
  • 电磁阀电流快速斜升以确保激活
  • 在保持模式下，减少电磁阀电流以降低功耗和热耗散
  • 可在外部设置斜坡峰值电流、峰值电流持续时间、维持电流和 PWM 时钟频率。还可将这些参数设置为标称值，而无需使用外部组件。
  • 保护热关断欠压锁定 (UVLO)
  • 热关断
  • 欠压锁定 (UVLO)
  • 可选状态输出
  • 工作温度范围：–40ºC 至 +125ºC
  • 8 引脚和 14 引脚 TSSOP 封装选项

产品概述

DRV110 器件是一款面向电磁阀的 PWM 电流控制器。该器件旨在通过良好受控的波形来调节电流，从而减少功率损耗。电磁阀电流快速斜升，可确保正常打开阀门或继电器。最初上升后，电磁阀电流将保持峰值以确保正常运行；此后，电流降至较低的保持水平，以避免过热问题并减少功率损耗。 使用外部电容器设置峰值电流持续时间。可使用外部电阻器单独设置电流斜坡的峰值和保持水平以及 PWM 频率。如果相应参数的默认值适用于该应用，甚至无需使用外部设置电阻器。DRV110 器件具有内部齐纳二极管，可将输入电压限制到 VZENER，适用于需要较高电源电压的 应用 。借助内部齐纳二极管，DRV110 允许通过整流器和限流电阻器由 120V 和 230V 交流电源供电。也可通过此方式调节高直流电压，例如 48V。
查看全部

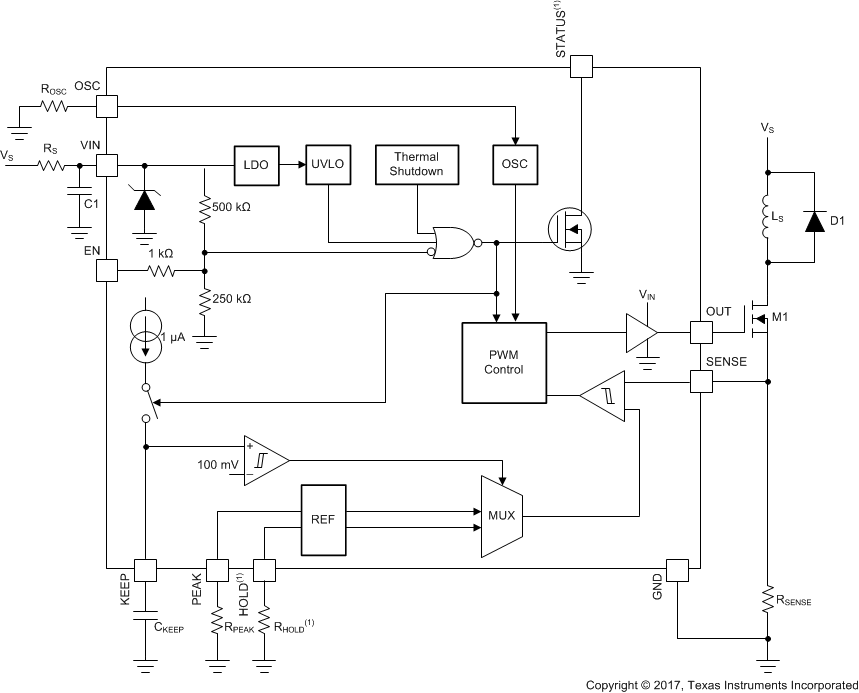

DRV110APWR 电路图

DRV110APWR 电路图

DRV110APWR 电路图
