DDC1128ZKLR

Texas Instruments 模数转换器（ADC）

更新日期：2024-04-01

DDC1128ZKLR

Texas Instruments 模数转换器（ADC）

产品简介：128 通道电流输入模数转换器

查看详情

DDC1128ZKLR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DDC1128ZKLR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

DDC1128ZKLR 中文资料属性参数

现有数量：0现货查看交期
价格：1,000 : ￥2,284.56346卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
位数：-
采样率（每秒）：-
输入数：-
输入类型：-
数据接口：-
配置：-
比率 - S/H:ADC：-
A/D 转换器数：-
架构：-
参考类型：-
电压 - 供电，模拟：-
电压 - 供电，数字：-
特性：-
工作温度：-
封装/外壳：192-LFBGA
供应商器件封装：192-NFBGA（9x9）
安装类型：表面贴装型

产品特性

单芯片解决方案，直接测量 128 个低电平电流
成熟稳定的高精度，真正集成架构，支持 100% 电荷收集
对现有 DDC 系列应用轻松升级
低功率：3kSPS 时为每通道 3mW
极端线性：积分非线性 (INL) = 满量程范围 (FSR) ±1ppm 读数的 ±0.025%
低噪声：FSR 的 6.3ppm
可调满量程范围
可调速度 20 位性能时，数据速率高达 6ksps 积分时间低至 160μs
20 位性能时，数据速率高达 6ksps
积分时间低至 160μs
可实现菊花式连接的串行接口
封装内旁路电容器简化印刷电路板 (PCB) 设计面积和设计复杂度
CT 扫描仪数据采集系统 (DAS)
发光二极管传感器
X 射线检测系统

产品概述

DDC1128 是一款 20 位，128 通道电流输入模数 (A/D) 转换器。它将电流至电压转换与 A/D 转换相结合，这样的话，诸如光电二极管的 128 个独立低电平电流输出器件可直接连接到它的输出端并被数字化。对于 128 个输入中的每个输入，DDC1128 使用成熟稳定的双路开关式积分器前端。此配置可实现连续电流积分：其中一个积分器将由板上 A/D 转换器进行数字化，另一个积分器则对输入电流进行积分。此架构可以同时提供稳定偏移和输入电流无损采集。可调积分时间范围为 160µs 至 1s，从而以出色的精度连续测量单位在 fA 至 µA 之间的电流。DDC1128 具有一个设计用于多器件系统中菊花链式连接的串行接口。只需将一个器件的输出连接至下一个器件的输入即可创建此链路。共同时钟为此链路中的所有器件提供计时信号，这样，多个 DDC1128 系统中的数字开销最小。 DDC1128 由一个 +5V 模拟电源和一个范围在 2.7V 至 3.6V 之间的数字电源供电运行，额定运行温度范围 0°C 至 70°C，并且采用 9mm x 9mm2 192 焊球球栅阵列 (BGA) 封装，此类封装内有一个板上旁路电容器，最大限度地减少对外部组件的需求，并进一步减少电路板空间。

查看全部

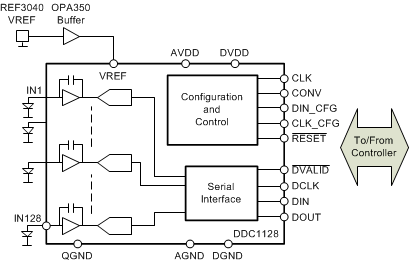

DDC1128ZKLR 电路图
