DCV012415DP-U/700

Texas Instruments DC/DC转换器
  • 参考价格：￥50.44-￥50.85

更新日期：2024-04-01 00:04:00

DCV012415DP-U/700

Texas Instruments DC/DC转换器

产品简介：微型 1W 1500Vrms 隔离式未稳压直流/直流转换器

查看详情
  • 参考价格：￥50.44-￥50.85

DCV012415DP-U/700 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DCV012415DP-U/700 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：DC/DC转换器
  • 产品：Isolated
  • 输出功率：1 W
  • 输入电压范围：21.6 V to 26.4 V
  • 输出端数量：2
  • 输出电压（通道 1）：14.25 V to 15.75 V
  • 输出电流（通道 1）：33 mA
  • 输出电压（通道 2）：- 14.25 V to - 15.75 V
  • 输出电流（通道 2）：30 mA
  • 安装风格：SMD/SMT
  • 封装 / 箱体尺寸：SOP-7
  • 工作温度范围：- 40 C to + 85 C
  • 封装：Reel
  • 工厂包装数量：700

产品特性

  • 1.5kV 隔离（运行）：1 秒测试
  • 在隔离层中施加连续电压：60VDC/42.5VAC
  • UL1950 认证元件
  • EN55022 B 类 EMC 性能
  • 7 引脚 PDIP 和 7 引脚 SOP 封装
  • 输入电压：5V、15V 或 24V
  • 输出电压：±5V、±12V 或 ±15V
  • 器件间同步
  • 过热保护
  • 短路保护
  • 高效率

产品概述

DCV01 系列是一个 1W、1500Vrm 隔离式非稳压直流/直流转换器模块系列。DCV01 系列器件具有片上器件保护，只需要很少的外部元件即可提供额外的功能，例如输出禁用和开关频率同步。DCV01 系列器件集这些特性和较小的尺寸于一体，非常适合用于各种应用，并且对需要信号路径隔离的应用来说，它是一个易于使用的解决方案。
查看全部

DCV012415DP-U/700 数据手册

数据手册 说明 数量 操作
DCV012415DP-U/700

Miniature, 1W, 1500Vrms Isolated UNREGULATED DC/DC CONVERTERS

 11 Pages页,123K 查看
DCV012415DP-U/700

IC REG ISO FIX/ADJ 33MA DL 7SOP

 29页,688K 查看

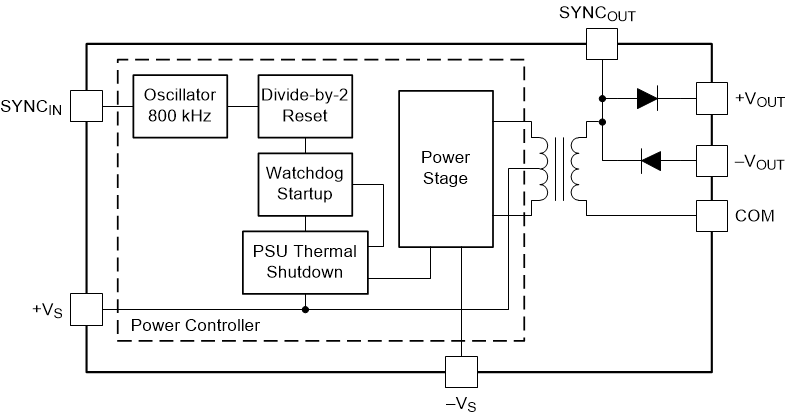

DCV012415DP-U/700 电路图

DCV012415DP-U/700 电路图

DCV012415DP-U/700 电路图
