更新日期：2024-04-01
产品简介：具有软启动和 Fsync 的 1W、5V 输入至 5V 输出、2kVDC 隔离式直流/直流转换器模块
查看详情DCPA10505P 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
PDIP-7
2022+ -
12000
-
上海市
-
-
-
原装可开发票
DCPA10505P 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：500 : ￥71.54912管件
- 系列：DCPA1 (1W)
- 包装：管件
- 产品状态：在售
- 类型：隔离模块
- 输出数：1
- 电压 - 输入（最小值）：4.5V
- 电压 - 输入（最大值）：5.5V
- 电压 - 输出 1：5V
- 电压 - 输出 2：-
- 电压 - 输出 3：-
- 电压 - 输出 4：-
- 电流 - 输出（最大值）：200mA
- 功率 (W)：1 W
- 电压 - 隔离：2 kV
- 应用：ITE（商业）
- 特性：-
- 工作温度：-40°C ~ 100°C
- 效率：85%
- 安装类型：通孔
- 封装/外壳：14-DIP（0.300"，7.62mm），7 引线
- 大小 / 尺寸：0.76" 长 x 0.26" 宽 x 0.21" 高（19.2mm x 6.6mm x 5.3mm）
- 供应商器件封装：7-PDIP
- 控制特性：-
- 认证机构：-
- 标准编号：-
产品特性
- 2.0kV 直流隔离（运行）
- 具有软启动，可减小浪涌电流
- 频率同步
- EN55022 B 类 EMC 性能
- UL1950 认证组件
- 7 引脚 PDIP 和 7 引脚 SOP 封装
产品概述
DCPA1 系列是一系列 1W、隔离式非稳压直流/直流转换器模块。DCPA1 系列器件需要至少两个外部组件，其包含片上器件保护装置，且能够同步至外部时钟。DCPA1 系列器件集 这些特性 和小型尺寸于一体，适合各种 应用且在需要信号路径隔离的 应用中 是一种易于使用的解决方案。 警告：此产品具有运行隔离功能，仅可用于信号隔离。不可作为需要增强型隔离的安全隔离电路的一部分使用。请参见功能 描述部分中的定义。

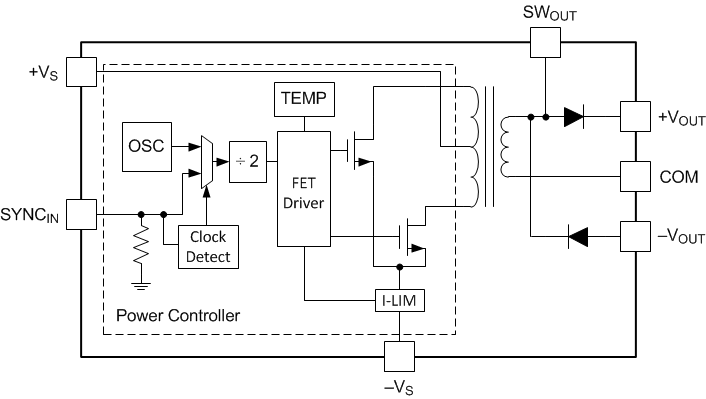

DCPA10505P 电路图
DCPA10505P 电路图
