DCP020503U

Texas Instruments DC DC Converters
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$11.5-$9.775

更新日期：2024-04-01

DCP020503U

Texas Instruments DC DC Converters

产品简介：微型 2W 隔离式非稳压直流/直流转换器

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$11.5-$9.775

DCP020503U 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DCP020503U 中文资料属性参数

  • 标准包装：28
  • 类别：电源 - 板载
  • 家庭：DC DC Converters
  • 系列：-

产品特性

  • 1kV 隔离（工作）：1 秒测试
  • 在隔离层中施加连续电压：60VDC/42.5VAC
  • UL1950 认证组件
  • EN55022 B 类 EMC 性能
  • 7 引脚 PDIP 和 12 引脚 SOP 封装
  • 输入电压：5V、12V、15V 或 24V
  • 输出电压：3.3V、±5V、7V、9V、±12V 或 ±15V
  • 器件间同步
  • 过热保护
  • 短路保护
  • 高效率

产品概述

DCP02 系列器件是一系列 2W 隔离式非稳压直流/直流转换器模块。DCP02 系列器件具有片上器件保护，只需要最少的外部元件即可提供额外的功能，例如输出禁用和开关频率同步。DCP02 系列器件集这些特性和较小的尺寸于一体，非常适合用于各种应用，并且对需要信号路径隔离的应用来说，它是一个易于使用的解决方案。
查看全部

DCP020503U 数据手册

数据手册 说明 数量 操作
DCP020503U

Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

 8 Pages页,502K 查看
DCP020503U

IC REG ISOLATED 3.3V 606MA 12SOP

 28页,1.18M 查看
DCP020503UDVB

Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

 8 Pages页,558K 查看
DCP020503UNVA

Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

 8 Pages页,558K 查看

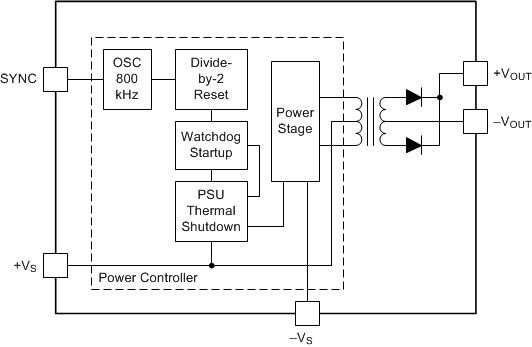

DCP020503U 电路图

DCP020503U 电路图

DCP020503U 电路图
