DAC9881SRGER

Texas Instruments 数据采集 - 数模转换器
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$19.013

更新日期：2024-04-01

DAC9881SRGER

Texas Instruments 数据采集 - 数模转换器

产品简介：适用于高精度应用的 18 位、单通道、低噪声电压输出 DAC

查看详情
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$19.013

DAC9881SRGER 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC9881SRGER 中文资料属性参数

  • 视频文件：DAC9881 Highest Accuracy DAC
  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：5µs
  • 位数：18
  • 数据接口：串行
  • 转换器数目：1
  • 电压电源：模拟和数字
  • 功率耗散（最大）：7.5mW
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商设备封装：24-VQFN 裸露焊盘（4x4）
  • 包装：带卷 (TR)
  • 输出数目和类型：1 电压，单极；1 电压，双极
  • 采样率（每秒）：*

产品特性

  • 在整个温度范围具有 18 位单调性
  • 相对精度：最大 ±2LSB
  • 低噪声：24nV/√Hz
  • 快速稳定：5µs
  • 支持轨至轨运行的片上输出缓冲放大器
  • 单电源：2.7V 至 5.5V
  • DAC 负载控制
  • 可选择的上电复位至零电平或中间电平
  • 断电模式
  • 单极直接二进制或二进制补码输入模式
  • 具有施密特触发输入的快速 SPI：高达 50MHz、1.8V/3V/5V 逻辑电平
  • 额定温度范围：-40°C 至 +105°C
  • 小型封装：VQFN-24，4mm × 4mm

产品概述

DAC9881 是一款 18 位单通道电压输出数模转换器 (DAC)。此器件 具有 18 位单调性、卓越的线性、非常低的噪声和快速稳定时间。片上精度输出放大器可在 2.7V 至 5.5V 的完整电源电压范围内实现轨至轨输出摆幅。此器件支持标准串行外设接口 (SPI)，这种接口可在高达 50MHz 的输入数据时钟频率下工作。DAC9881 需要外部基准电压来设置 DAC 通道的输出范围。此器件还采用了可编程上电复位电路，确保 DAC 输出可以零电平或中间电平加电并保持，直到写入一个有效代码。此外，DAC9881 还能够在单极直接二进制或二进制补码模式下运行。DAC9881 可实现低功耗运行。为了进一步节能，可以通过访问 PDN 引脚进入断电模式，从而在 5V 时将电流消耗减少到 25µA。5V 时的功耗为 4mW，在断电模式下降至 125µW。
查看全部

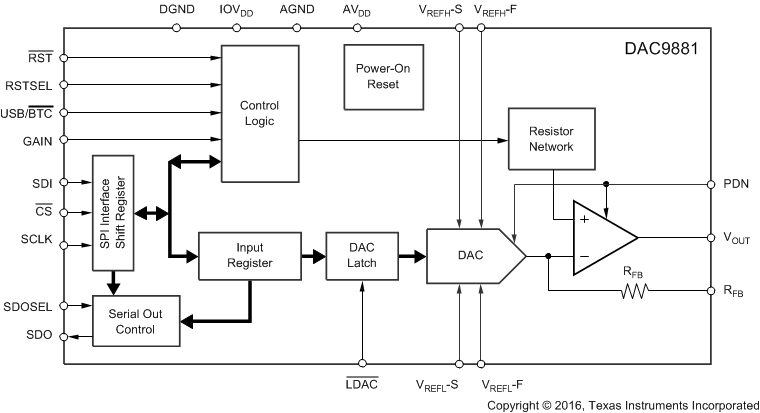

DAC9881SRGER 电路图

DAC9881SRGER 电路图

DAC9881SRGER 电路图
