DAC8771RGZT

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC8771RGZT

Texas Instruments 数模转换器（DAC）

产品简介：具有自适应电源管理功能的单通道 16 位电压和电流输出 DAC

查看详情

DAC8771RGZT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC8771RGZT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
DAC8771RGZT
TI(德州仪器)
VQFN-48(7x7)
2022+
12000
上海市
-
原装可开发票

DAC8771RGZT 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥125.85000剪切带（CT）250 : ￥92.86124卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：16
数模转换器数：1
建立时间：30μs
输出类型：Voltage or Current - Buffered
差分输出：无
数据接口：SPI
参考类型：外部，内部
电压 - 供电，模拟：12V ~ 36V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±10（最大），±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 125°C（TA）
封装/外壳：48-VFQFN 裸露焊盘
供应商器件封装：48-VQFN（7x7）
安装类型：表面贴装型

产品特性

输出电流： 0mA - 24mA；3.5mA - 23.5mA；0mA - 20mA；4mA - 20mA；±24mA
0mA - 24mA；3.5mA - 23.5mA；0mA - 20mA；4mA - 20mA；±24mA
输出电压（可配置或不配置 20% 的超量程）： 0V - 5V；0V - 10V；±5V；±10V0V - 6V；0V - 12V；±6V；±12V
0V - 5V；0V - 10V；±5V；±10V
0V - 6V；0V - 12V；±6V；±12V
自适应电源管理
单宽电源引脚 12V - 36V（使用降压/升压转换器）12V - 33V（不使用降压/升压转换器）
12V - 36V（使用降压/升压转换器）
12V - 33V（不使用降压/升压转换器）
±0.1% 满量程范围 (FSR) 总未调节误差 (TUE)
微分非线性 (DNL)：±1 最低有效位 (LSB) 最大值
5V 内部基准（10ppm/°C 最大值）
5V 内部数字电源输出
CRC/帧错误检查，看门狗定时器
过热报警、开路/短路
报警条件下的安全操作
自动学习功能
宽温度范围：-40°C 至 +125°C

产品概述

DAC8771 是一款单通道的精密全集成 16 位数模转换器 (DAC)，具有自适应电源管理功能，适用于工业控制应用中，低功耗是一个关键问题。自适应电源管理电路在使能后能够最大程度降低芯片功耗。通过编程设定为电流输出后，电流输出驱动器上的电源电压根据电流输出引脚处电压的连续反馈，通过降压/升压转换器在 4V 至 32V 范围内进行调节。通过编程设定为电压输出后，该电路为电压输出级 (±15V) 生成可编程电源电压。DAC8771 包含一个 LDO，用于从单电源引脚生成数字电源 (5V)，特别适合用于支持隔离式应用中，低功耗是一个关键问题。 DAC8771 还采用一种 HART 信号接口，支持在电流输出中叠加外部 HART 信号。电流输出 DAC 压摆率由寄存器通过编程设定。该器件可在使用集成降压/升压转换器的情况下由 +12V 至 +36V 的单个外部电源供电，或在禁用降压/升压转换器的情况下由多个外部电源供电。

查看全部

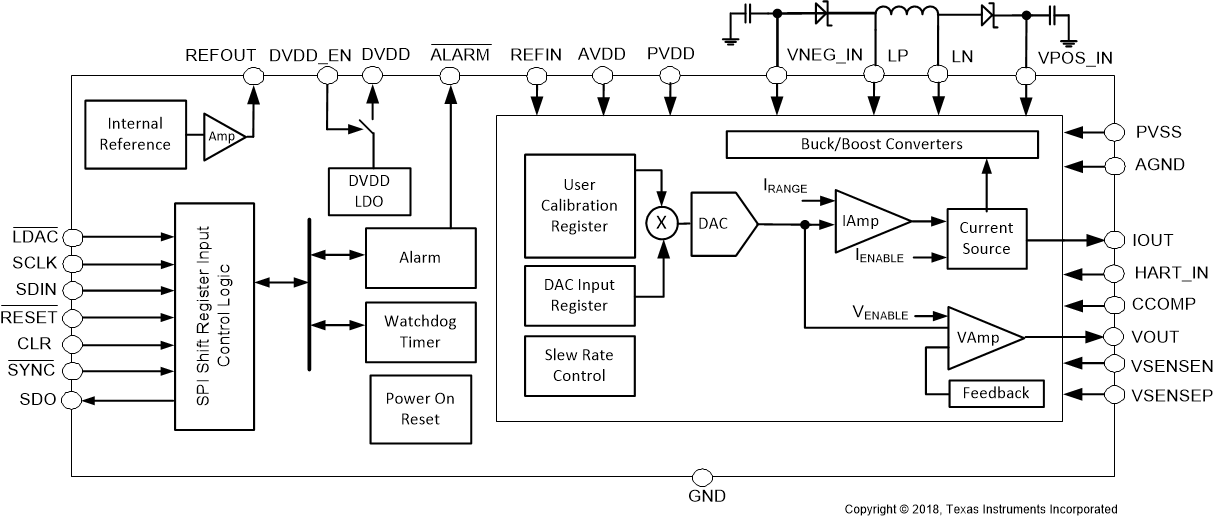

DAC8771RGZT 电路图
