DAC8760IRHAT

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC8760IRHAT

Texas Instruments 数模转换器（DAC）

产品简介：适用于 4mA 至 20mA 电流环路应用的 16 位单通道可编程电流/电压输出 DAC

查看详情

DAC8760IRHAT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC8760IRHAT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥118.22000剪切带（CT）250 : ￥87.24224卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 位数：16
  • 数模转换器数：1
  • 建立时间：25μs（标准）
  • 输出类型：Voltage or Current - Buffered
  • 差分输出：无
  • 数据接口：SPI，DSP
  • 参考类型：外部，内部
  • 电压 - 供电，模拟：10V ~ 36V，-18V
  • 电压 - 供电，数字：2.7V ~ 5.5V
  • INL/DNL (LSB)：-，±1（最大）
  • 架构：电阻串 DAC
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：40-VFQFN 裸露焊盘
  • 供应商器件封装：40-VQFN（6x6）
  • 安装类型：表面贴装型

产品特性

  • 电流输出：4-20mA； 0-20mA；0-24mA
  • 电压输出： 0V 至 5V；0V 至 10V；±5V；±10V 0V 至 5.5V；0V 至 11V；±5.5V；±11V （超出量程范围 10%）
  • 0V 至 5V；0V 至 10V；±5V；±10V
  • 0V 至 5.5V；0V 至 11V；±5.5V；±11V （超出量程范围 10%）
  • ±0.1% 最大 FSR 总体未调误差 (TUE)
  • DNL：±1LSB 最大值
  • 同步电压和电流输出
  • 5V 内部基准电压（10ppm/°C，最大值）
  • 4.6V 内部电源输出
  • 可靠性特性： CRC 校验和看门狗计时器 热警报 开路警报，短路电流限制
  • CRC 校验和看门狗计时器
  • 热警报
  • 开路警报，短路电流限制
  • 宽温度范围：–40°C 至 125°C
  • 封装：6mm × 6mm 40 引脚 VQFN 和 24 引脚 HTSSOP

产品概述

DACx760 是完全集成的精密 12 位和 16 位数模转换器 (DAC)，旨在满足工业过程控制应用的要求。这些器件经编程可提供范围介于 4-20mA、0-20mA 或 0-24mA 的电流输出；或者作为一个范围介于 0V 至 5V、0V 至 10V、±5V 或 ±10V 的电压输出，可超出量程范围 10%（0V 至 5.5V、0V 至 11V、±5.5V 或 ±11V）。电流输出与电压输出可同时启用，并由同一个数据寄存器控制。这些器件包括一个上电复位功能，以确保在某个已知状态（IOUT 和 VOUT 均被禁用，并且处于高阻抗状态）中上电。CLR 和 CLR-SEL 引脚将电压输出设定为零电平或中间电平，并且在输出被启用时，电流输出被设定为低电平。零和增益寄存器可被编程为在终端系统中对器件进行数字校准。输出转换率也可通过寄存器进行编程。这些器件可以在电流输出上叠加外部 HART 信号，并采用 10V 至 36V 的单电源或高达 ±18V 的双电源供电。
查看全部

DAC8760IRHAT 数据手册

数据手册 说明 数量 操作
DAC8760IRHAT

16 Bit Digital to Analog Converter 1 40-VQFN (6x6)

 63页,4.95M 查看

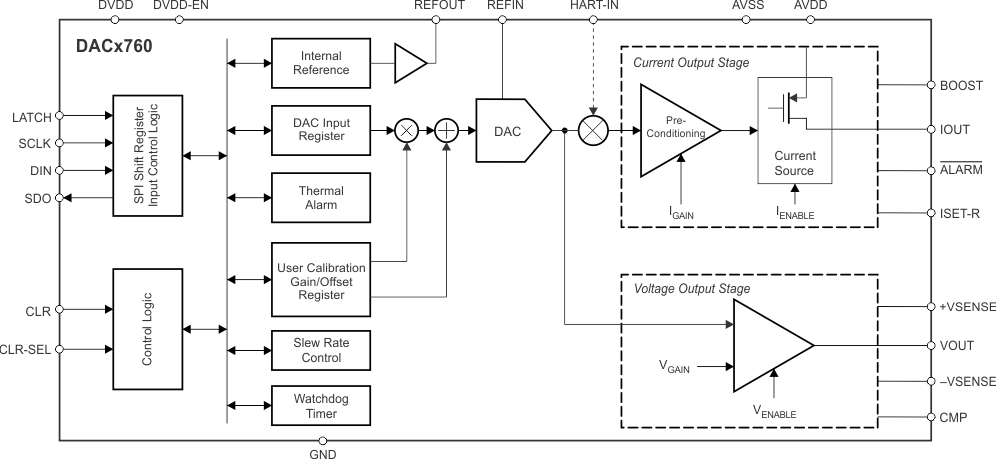

DAC8760IRHAT 电路图

DAC8760IRHAT 电路图

DAC8760IRHAT 电路图
