DAC8551AQDGKRQ1

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC8551AQDGKRQ1

Texas Instruments 数模转换器（DAC）

产品简介：DAC8551-Q1 汽车类 16 位、超低毛刺脉冲、电压输出 DAC

查看详情

DAC8551AQDGKRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC8551AQDGKRQ1 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：2,500 : ￥35.17832卷带（TR）
  • 系列：Automotive, AEC-Q100, microPOWER?
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 位数：16
  • 数模转换器数：1
  • 建立时间：8μs（标准）
  • 输出类型：Voltage - Buffered
  • 差分输出：无
  • 数据接口：SPI，DSP
  • 参考类型：外部
  • 电压 - 供电，模拟：3.2V ~ 5.5V
  • 电压 - 供电，数字：3.2V ~ 5.5V
  • INL/DNL (LSB)：±4，±0.35
  • 架构：电阻串 DAC
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：8-VSSOP
  • 安装类型：表面贴装型

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件组件充电模式 (CDM) ESD 分类等级 C4B
  • 相对精度：16 最低有效位 (LSB) 积分非线性 (INL)
  • 超低毛刺脉冲：0.1nV-s
  • 稳定时间：8μs 达到 ±0.003% 满量程范围 (FSR)
  • 电源：3.2V 至 5.5V
  • 上电复位为零量程
  • 功耗运行：5V 时为 160μA
  • 具有施密特触发输入的低功耗串口
  • 支持轨至轨运行的片上输出缓冲放大器
  • 掉电能力
  • 二进制输入
  • SYNC 中断功能
  • 采用微型超薄小外形尺寸封装 (VSSOP)-8 封装
  • 汽车雷达
  • 车用传感器

产品概述

DAC8551-Q1 是一款小型、低功耗、电压输出、16 位数模转换器 (DAC)，符合汽车类 应用的需求。DAC8551-Q1 具有出色的线性度，并且最大限度减少了意外的码间瞬态电压。DAC8551-Q1 器件采用时钟速率达 30MHz 的通用三线制串口，并且兼容标准的 SPI、QSPI、Microwire 和数字信号处理器 (DSP) 接口。DAC8551-Q1 需要使用一个外部基准电压来设置其输出范围。DAC8551-Q1 包含一个上电复位电路，可确保 DAC 输出在 0V 时上电，并在器件被执行有效写操作之前一直保持此状态。DAC8551-Q1 包含一个由串口访问的掉电特性，可将器件在 5V 电压下的电流消耗降低至 800μA。DAC8551-Q1 在 5V 电压下的功耗仅为 800µW，在掉电模式下的功耗降至 4μW 以下。DAC8551-Q1 采用 VSSOP-8 封装。
查看全部

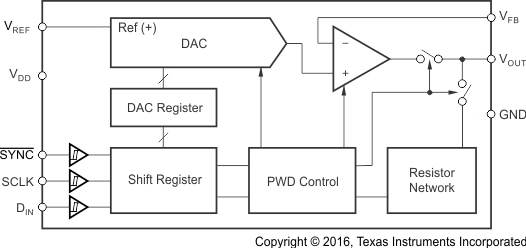

DAC8551AQDGKRQ1 电路图

DAC8551AQDGKRQ1 电路图

DAC8551AQDGKRQ1 电路图
