产品简介:具有集成内部基准电压的 8 通道 16 位高电压输出 DAC

查看详情

DAC81408RHAR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC81408RHAR 中文资料属性参数

  • 现有数量:0现货查看交期
  • 价格:2,500 : ¥286.07724卷带(TR)
  • 系列:-
  • 包装:卷带(TR)
  • 产品状态:在售
  • Digi-Key Programmable:Not Verified
  • 位数:16
  • 数模转换器数:8
  • 建立时间:12μs(标准)
  • 输出类型:Voltage - Buffered
  • 差分输出:
  • 数据接口:SPI,DSP
  • 参考类型:内部
  • 电压 - 供电,模拟:4.5V ~ 5.5V
  • 电压 - 供电,数字:4.5V ~ 5.5V
  • INL/DNL (LSB):±1,±0.5
  • 架构:R-2R
  • 工作温度:-40°C ~ 125°C
  • 封装/外壳:40-VFQFN 裸露焊盘
  • 供应商器件封装:40-VQFN(6x6)
  • 安装类型:表面贴装型

产品特性

  • 性能 在 16 位分辨率下具有单调性INL:16 位分辨率下为 ±1 LSB(最大值)TUE:FSR 最大值 ±0.1%
  • 在 16 位分辨率下具有单调性
  • INL:16 位分辨率下为 ±1 LSB(最大值)
  • TUE:FSR 最大值 ±0.1%
  • 集成 2.5V 精密内部基准 初始精度:±2.5mV(最大值)低温漂:5ppm/˚C(典型值)
  • 初始精度:±2.5mV(最大值)
  • 低温漂:5ppm/˚C(典型值)
  • 灵活的输出配置 输出范围:±2.5V、±5V、±10V、±20V 0 至 5V、0 至 10V、0 至 20V、0 至 40V差分输出模式
  • 输出范围:±2.5V、±5V、±10V、±20V 0 至 5V、0 至 10V、0 至 20V、0 至 40V
  • 差分输出模式
  • 高驱动能力:±25mA(相对于电源轨的摆幅为 1.5V)
  • 三个专用 A-B 切换引脚可用于生成抖动信号
  • 模拟温度输出 传感器增益为 –4mV/˚C
  • 传感器增益为 –4mV/˚C
  • 50MHz SPI 兼容型串行接口 4 线制模式,工作电压为 1.7V 至 5.5V菊链运行方式CRC 误差校验
  • 4 线制模式,工作电压为 1.7V 至 5.5V
  • 菊链运行方式
  • CRC 误差校验
  • 温度范围:–40˚C 至 +125˚C
  • 小型封装 6mm × 6mm,40 引脚 VQFN
  • 6mm × 6mm,40 引脚 VQFN

产品概述

DAC81408、DAC71408 和 DAC61408 (DACx1408) 是具有引脚兼容性和 16/14/12 位分辨率的 8 通道缓冲高电压输出数模转换器 (DAC) 系列产品。DACx1408 包括一个低漂移 2.5V 内部电压基准,因此在大多数应用中无需使用外部精密 基准。这些器件具有单调性,并能提供 ±1 LSB INL 的高线性度。用户可自行选择输出配置,包括满量程双极输出电压 ±20V、±10V、±5V 或 ±2.5V 和满量程非双极输出电压 40V、20V、10V 或 5V。而且可以对每个 DAC 通道的满量程输出电压进行单独编程控制。集成的 DAC 输出缓冲器可实现高达 25mA 的灌电流或拉电流,从而减少了对额外的运算放大器的需求。每个通道对都可进行相应配置,从而提供经过失调校准的差分输出。通过三个专用 A-B 切换引脚,可以生成最多具有三种频率的抖动信号。DACx1408 包含的上电复位电路可在加电时将 DAC 输出端连接至接地端。输出端会保持该状态,直至器件寄存器得到适当的运行配置。与 DACx1408 之间的通信通过一个支持 1.7V 至 5.5V 工作电压的 4 线制串行接口进行。

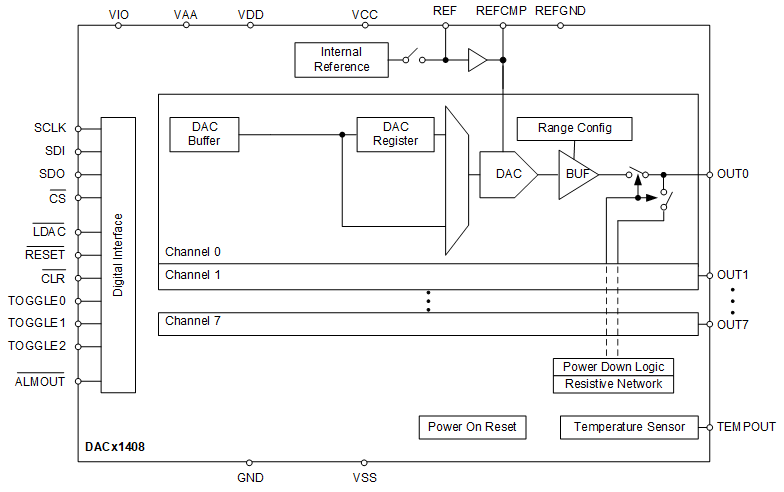

DAC81408RHAR 电路图

DAC81408RHAR 电路图

DAC81408RHAR 电路图
