DAC7811IDGSR

Texas Instruments 数据采集 - 数模转换器
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.92612-$6.61

更新日期：2024-04-01

DAC7811IDGSR

Texas Instruments 数据采集 - 数模转换器

产品简介：趋稳时间为 0.2us 的 12 位单通道串行输入乘法 DAC

查看详情
  • 封装：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.92612-$6.61

DAC7811IDGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC7811IDGSR 中文资料属性参数

  • 产品培训模块：Data Converter Basics
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：200ns
  • 位数：12
  • 数据接口：DSP，MICROWIRE?，QSPI?，串行，SPI?
  • 转换器数目：1
  • 电压电源：单电源
  • 功率耗散（最大）：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：10-MSOP
  • 包装：®
  • 输出数目和类型：2 电流，单极；2 电流，双极
  • 采样率（每秒）：-
  • 配用：296-18684-ND - EVALUATION MODULE FOR DAC7811
  • 其它名称：296-19660-6

产品特性

  • 2.7V 至 5.5V 电源供电
  • 50MHz串口
  • 10MHz 的乘法带宽
  • ±15V 基准输入
  • 低毛刺脉冲能量：5 nV-s
  • 工作温度范围： -40°C 至 +125°C
  • 10 引脚超薄小外形尺寸 (VSSOP) 封装
  • 12 位单调性
  • 四象限乘法
  • 上电复位（具有欠压保护功能）
  • 菊链模式
  • 读回功能
  • 工业标准引脚配置

产品概述

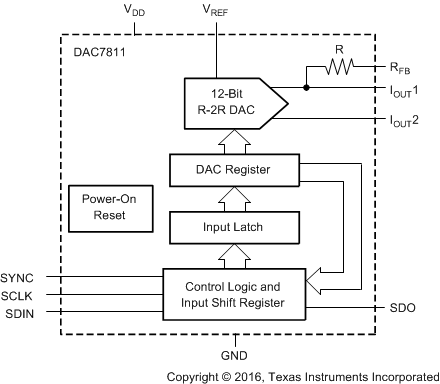

DAC7811 是一款 CMOS 12 位电流输出数模转换器 (DAC)。该器件由 2.7V 至 5.5V 电源供电，这使得该器件非常适合电池供电的应用和许多其他 应用。该 DAC 使用与 SPI、 QSPI™、MICROWIRE 和大多数 DSP 接口标准相兼容的双缓冲 3 线串行接口。此外，在使用多个器件时，可以通过串行数据输出引脚 (SDO) 实现菊链。利用数据读回功能，用户可以通过 SDO 引脚读取 DAC 寄存器的内容。一旦加电，内部移位寄存器和锁存器中就会填充零，并且 DAC 输出将处于零标度。DAC7811 可提供出色的四象限乘法特性以及 10MHz 的大信号乘法带宽。施加的外部基准输入电压 (VREF) 确定满标量程输出电流。与外部电流到电压精密放大器结合使用时，集成式反馈电阻器 (RFB) 可提供温度跟踪和满标量程电压输出。DAC7811 采用 10 引线 VSSOP 封装。
查看全部

DAC7811IDGSR 数据手册

数据手册 说明 数量 操作
DAC7811IDGSR

12-Bit, Serial Input, Multiplying Digital-to-Analog Converter

 18 Pages页,699K 查看

DAC7811IDGSR 电路图

DAC7811IDGSR 电路图

DAC7811IDGSR 电路图
