DAC7551ZTDRNRQ1

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC7551ZTDRNRQ1

Texas Instruments 数模转换器（DAC）

产品简介：汽车类 12 位超低毛刺脉冲电压输出数模转换器

查看详情

DAC7551ZTDRNRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC7551ZTDRNRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
DAC7551ZTDRNRQ1
TI(德州仪器)
USON-12(3x2)
2022+
12000
上海市
-
原装可开发票

DAC7551ZTDRNRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：3,000 : ￥21.58399卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：12
数模转换器数：1
建立时间：5μs
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI，DSP
参考类型：外部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.35，±0.08
架构：电阻串 DAC
工作温度：-40°C ~ 105°C
封装/外壳：12-UFDFN 裸露焊盘
供应商器件封装：12-USON（3x2）
安装类型：表面贴装型

产品特性

符合汽车应用要求
相对精度 (INL)：±0.35 LSB
超低毛刺脉冲能量：0.1nV-s
低功耗运行：2.7V 时为 100μA
上电复位为零量程
电源： 2.7V 至 5.5V 单一电源
断电：2.7V 时为 0.05μA
12 位线性和单调性
轨到轨电压输出
稳定时间：5μs（最大）
具有施密特触发输入的 SPI 兼容串行接口：高达 50MHz
菊花链功能
异步硬件清除为零量程
特定温度范围：–40°C 至 +105°C
小型 2mm × 3mm 12 引脚 USON 封装
名称带 Z 后缀的器件改善了分层现象
便携式电池供电仪器
数字增益和偏移调整
可编程电压源和电流源
可编程衰减器
工业过程控制
ADAS 雷达应用
碰撞预警
盲点检测

产品概述

DAC7551-Q1 器件是一款单通道电压输出数模转换器 (DAC)，它具有优异的线性和单调性，并且采用一种专有架构可以最大限度减小毛刺脉冲能量。 DAC7551-Q1 器件功耗很低，可通过 2.7V 到 5.5V 的单电源供电运行。 DAC7551-Q1 输出放大器可驱动 2kΩ、200pF 的轨到轨负载，稳定时间仅为 5μs。其输出范围通过外部电压基准进行设置。3 线串行接口可以高达 50MHz 的时钟速率运行且与 SPI， QSPI、microwire 和 DSP 接口标准兼容。该器件集成有上电复位 (POR) 电路，可确保在器件发生有效写入周期之前，将 DAC 输出电压保持为 0V，其包含的断电功能可使器件的电流消耗降至 2μA 以下。 DAC7551-Q1 器件体积小，功耗低，是电池供电便携式应用的理想选择。其功耗典型值在 5V 时为 0.5mW，在 3V 时为 0.23mW，在断电模式下降至 1μW。 DAC7551-Q1 器件采用 12 引脚 USON 封装，额定工作温度范围为 –40°C 到 +105°C。名称带有 Z 后缀的器件与标准器件相比，分层现象有所减少。

查看全部

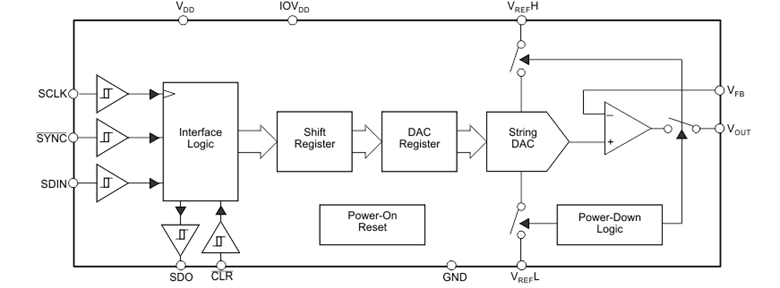

DAC7551ZTDRNRQ1 电路图
