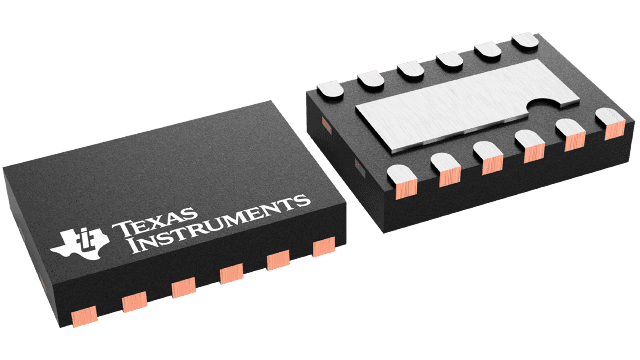

DAC7551TDRNRQ1

Texas Instruments 数据采集 - 数模转换器
  • 封装：12-UFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

更新日期：2024-04-01

DAC7551TDRNRQ1

Texas Instruments 数据采集 - 数模转换器

产品简介：汽车类 12 位超低毛刺脉冲电压输出数模转换器

查看详情
  • 封装：12-UFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.376-$4.75

DAC7551TDRNRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC7551TDRNRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - 数模转换器
  • 系列：-
  • 设置时间：5µs
  • 位数：12
  • 数据接口：DSP，MICROWIRE?，QSPI?，串行，SPI?
  • 转换器数目：1
  • 电压电源：单电源
  • 功率耗散（最大）：-
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装
  • 封装/外壳：12-UFDFN 裸露焊盘
  • 供应商设备封装：12-USON（3x2）
  • 包装：®
  • 输出数目和类型：*
  • 采样率（每秒）：*
  • 其它名称：296-28954-6

产品特性

  • 符合汽车应用要求
  • 相对精度 (INL)：±0.35 LSB
  • 超低毛刺脉冲能量：0.1nV-s
  • 低功耗运行：2.7V 时为 100μA
  • 上电复位为零量程
  • 电源： 2.7V 至 5.5V 单一电源
  • 断电：2.7V 时为 0.05μA
  • 12 位线性和单调性
  • 轨到轨电压输出
  • 稳定时间：5μs（最大）
  • 具有施密特触发输入的 SPI 兼容串行接口：高达 50MHz
  • 菊花链功能
  • 异步硬件清除为零量程
  • 特定温度范围：–40°C 至 +105°C
  • 小型 2mm × 3mm 12 引脚 USON 封装
  • 名称带 Z 后缀的器件改善了分层现象
  • 便携式电池供电仪器
  • 数字增益和偏移调整
  • 可编程电压源和电流源
  • 可编程衰减器
  • 工业过程控制
  • ADAS 雷达应用
  • 碰撞预警
  • 盲点检测

产品概述

DAC7551-Q1 器件是一款单通道电压输出数模转换器 (DAC)，它具有优异的线性和单调性，并且采用一种专有架构 可以最大限度减小毛刺脉冲能量。 DAC7551-Q1 器件功耗很低，可通过 2.7V 到 5.5V 的单电源供电运行。 DAC7551-Q1 输出放大器可驱动 2kΩ、200pF 的轨到轨负载，稳定时间仅为 5μs。 其输出范围通过外部电压基准进行设置。3 线串行接口可以高达 50MHz 的时钟速率运行且与 SPI， QSPI、microwire 和 DSP 接口标准兼容。 该器件集成有上电复位 (POR) 电路，可确保在器件发生有效写入周期之前，将 DAC 输出电压保持为 0V， 其包含的断电功能可使器件的电流消耗降至 2μA 以下。 DAC7551-Q1 器件体积小，功耗低，是电池供电便携式应用的理想选择。 其功耗典型值在 5V 时为 0.5mW，在 3V 时为 0.23mW，在断电模式下降至 1μW。 DAC7551-Q1 器件采用 12 引脚 USON 封装，额定工作温度范围为 –40°C 到 +105°C。 名称带有 Z 后缀的器件与标准器件相比，分层现象有所减少。
查看全部

DAC7551TDRNRQ1 电路图

DAC7551TDRNRQ1 电路图

DAC7551TDRNRQ1 电路图
