DAC71416RHAT

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC71416RHAT

Texas Instruments 数模转换器（DAC）

产品简介：具有集成内部基准电压的 14 通道 16 位高电压输出 DAC

查看详情

DAC71416RHAT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC71416RHAT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
DAC71416RHAT
TI(德州仪器)
VQFN-40(6x6)
2022+
12000
上海市
-
原装可开发票

DAC71416RHAT 中文资料属性参数

现有数量：0现货500Factory查看交期
价格：1 : ￥406.48000剪切带（CT）250 : ￥369.55120卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：14
数模转换器数：16
建立时间：12μs（标准）
输出类型：Voltage - Buffered
差分输出：是
数据接口：SPI，DSP
参考类型：内部
电压 - 供电，模拟：4.5V ~ 5.5V
电压 - 供电，数字：4.5V ~ 5.5V
INL/DNL (LSB)：±0.5，±0.5
架构：R-2R
工作温度：-40°C ~ 125°C
封装/外壳：40-VFQFN 裸露焊盘
供应商器件封装：40-VQFN（6x6）
安装类型：表面贴装型

产品特性

高性能在 16 位分辨率下具有单调性 INL：16 位分辨率下为 ±1LSB（最大值） TUE：FSR 最大值的 ±0.1%
在 16 位分辨率下具有单调性
INL：16 位分辨率下为 ±1LSB（最大值）
TUE：FSR 最大值的 ±0.1%
集成 2.5V 精密内部基准初始精度：±2.5 mV（最大值）低漂移：5ppm/°C（典型值）
初始精度：±2.5 mV（最大值）
低漂移：5ppm/°C（典型值）
灵活的输出配置输出范围：±2.5V、±5V、±10V、±20V 0 至 5V、0 至 10V、0 至 20V、0 至 40V 差分输出模式
输出范围：±2.5V、±5V、±10V、±20V 0 至 5V、0 至 10V、0 至 20V、0 至 40V
差分输出模式
高驱动能力：±25mA，相对于电源轨的摆幅为 1.5V
三个专用 A-B 切换引脚可用于生成抖动信号
模拟温度输出 -4 mV/°C 的传感器增益
-4 mV/°C 的传感器增益
50MHz SPI 兼容型串行接口 4 线制模式，工作电压为 1.7V 至 5.5V 菊花链运行方式 CRC 误差校验
4 线制模式，工作电压为 1.7V 至 5.5V
菊花链运行方式
CRC 误差校验
温度范围：–40°C 至 +125°C
小封装 6mm × 6mm，40 引脚 VQFN
6mm × 6mm，40 引脚 VQFN

产品概述

DAC81416、DAC71416 和 DAC61416 (DACx1416) 是具有引脚兼容性和 16 位、14 位、12 位分辨率的 16 通道缓冲高电压输出数模转换器 (DAC) 系列产品。DACx1416 包括一个低漂移 2.5V 内部电压基准，因此在大多数应用中无需使用外部精密基准。这些器件具有单调性，并能提供 ±1LSB INL 的高线性度。用户可自行选择输出配置，包括满量程双极输出电压 ±20V、±10V、±5V 或 ±2.5V，以及满量程单极输出电压 40V、20V、10V 和 5V。而且，每个 DAC 通道的满量程输出范围都是独立可编程的。集成的 DAC 输出缓冲器可实现高达 25 mA 的灌电流或拉电流，从而减少了对额外的运算放大器的需求。每个通道对都可进行相应配置，从而提供经过失调校准的差分输出。通过三个专用 A-B 切换引脚，可以生成最多具有三种频率的抖动信号。DACx1416 包含的上电复位电路可在上电时将 DAC 输出端连接至接地端。输出端会保持该状态，直至器件寄存器得到适当的运行配置。与 DACx1416 之间的通信通过一个支持 1.7V 至 5.5V 工作电压的 4 线制串行接口进行。

查看全部

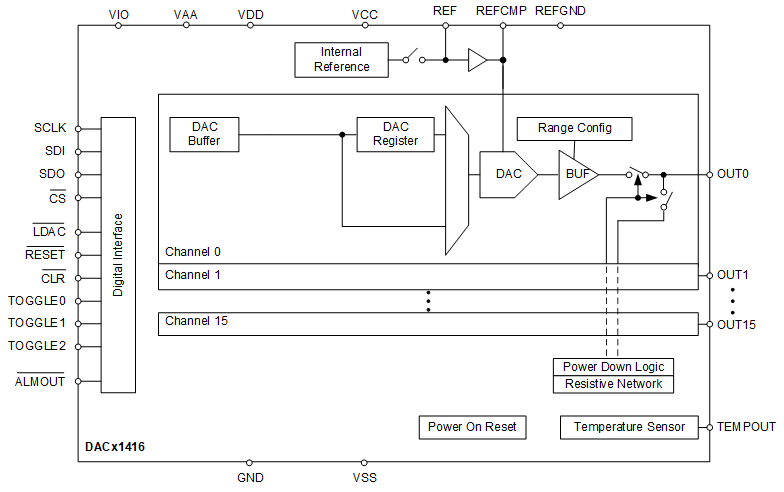

DAC71416RHAT 电路图
