DAC70504RTET

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC70504RTET

Texas Instruments 数模转换器（DAC）

产品简介：采用微型 QFN 封装、具有精密内部基准电压的真正 14 位、4 通道、SPI、电压输出 DAC

查看详情

DAC70504RTET 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC70504RTET
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
DAC70504RTET
TI(德州仪器)
WQFN-16(3x3)
2022+
12000
上海市
-
原装可开发票

DAC70504RTET 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥125.85000剪切带（CT）250 : ￥92.88604卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：14
数模转换器数：4
建立时间：5μs（标准）
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：1.7V ~ 5.5V
INL/DNL (LSB)：±0.5，±0.5
架构：R-2R
工作温度：-40°C ~ 125°C（TA）
封装/外壳：16-WFQFN 裸露焊盘
供应商器件封装：16-WQFN（3x3）
安装类型：表面贴装型

产品特性

性能 INL：16 位分辨率下为 ±1 LSB（最大值）TUE：FSR 最大值 ±0.1%
INL：16 位分辨率下为 ±1 LSB（最大值）
TUE：FSR 最大值 ±0.1%
集成 2.5V 精密内部基准电压初始精度：±5 mV，最大值低温漂：2ppm/°C（典型值）
初始精度：±5 mV，最大值
低温漂：2ppm/°C（典型值）
高驱动能力：20mA 0.5V 电源轨
灵活的输出配置用户可选增益：2、1 或 ½复位至零标度或中标度
用户可选增益：2、1 或 ½
复位至零标度或中标度
宽运行范围：电源：2.7V 至 5.5V温度：–40˚C 至 +125˚C
电源：2.7V 至 5.5V
温度：–40˚C 至 +125˚C
50MHz，SPI 兼容串行接口4 线制模式，1.7V 至 5.5V 工作电压菊链运行CRC 误差校验
4 线制模式，1.7V 至 5.5V 工作电压
菊链运行
CRC 误差校验
低功耗：0.7mA/通道 (5.5V)
小型封装：3mm × 3mm，16 引脚 WQFN

产品概述

DAC80504、DAC70504 和 DAC60504 (DACx0504) 是引脚兼容系列低功耗、四通道、缓冲电压输出的数模转换器 (DAC)，具有 16、14 和 12 位分辨率。DACx0504 包括一个低漂移 2.5V 内部基准电压，大多数应用中无需使用外部精度基准. 用户可选增益配置提供 1.25V（增益 = ½）、2.5V（增益 = 1）或 5V（增益 = 2）满量程输出电压。这些器件由 2.7V 至 5.5V 单电源供电，具有指定单调性，并能提供 ±1LSB INL 的高线性度。通过一个运行时钟速率为 50MHz 的 4 线制串行接口与 DACx0504 通信。VIO 引脚使串行接口可在 1.7V 至 5.5V 电压范围内运行。DACx0504 灵活接口使其能够用于广泛的行业标准微处理器和微控制器。DACx0504 采用了上电复位电路，上电后可以将 DAC 输出保持在零电平或中间电平，直到在器件中写入一个有效代码。这些器件在 5.5V 时消耗 0.7mA/通道的低电流，因此非常适用于依靠电池供电的设备。每通道断电特性可将器件电流消耗量降低至 15µA。DACx0504 可在 –40°C 至 +125°C 的温度范围内正常运行，采用 3mm × 3mm QFN 小型封装。

查看全部

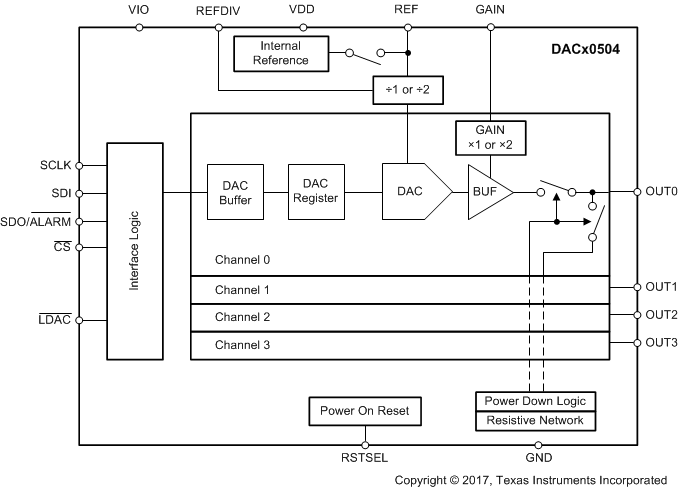

DAC70504RTET 电路图
