DAC60502DRXT

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC60502DRXT

Texas Instruments 数模转换器（DAC）

产品简介：双通道 1LSB INL 12 位 SPI 电压输出数模转换器 (DAC)

查看详情

DAC60502DRXT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC60502DRXT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

DAC60502DRXT 中文资料属性参数

现有数量：2,098现货10,000Factory
价格：1 : ￥56.21000剪切带（CT）250 : ￥40.13904卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：12
数模转换器数：2
建立时间：-
输出类型：Voltage - Buffered
差分输出：无
数据接口：I2C，串行，SPI
参考类型：外部，内部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：±1，±1
架构：R-2R
工作温度：-40°C ~ 125°C
封装/外壳：10-WFDFN
供应商器件封装：10-WSON（2.5x2.5）
安装类型：表面贴装型

产品特性

16 位性能：1LSB INL 和 DNL（最大值）
低毛刺脉冲能量：4nV-s
宽电源电压范围：2.7V 至 5.5V
缓冲输出范围：5V、2.5V 或 1.25V
低功耗：1mA/通道 (5.5V)
集成 5ppm/˚C（最大值）、2.5V 精密基准
引脚可选串行接口 3 线制，兼容 SPI，高达 50MHz两线制，兼容 I2C
3 线制，兼容 SPI，高达 50MHz
两线制，兼容 I2C
上电复位：零电平或中间电平
VDD = 5.5V 时的 VIH 为 1.62V
温度范围：–40˚C 至 +125˚C
封装：微型 10 引脚 WSON

产品概述

16 位 DAC80502、14 位 DAC70502 和 12 位 DAC60502 (DACx0502) 数模转换器 (DAC) 均为具有电压输出的高精度、低功耗器件。 DACx0502 线性度小于 1LSB。凭借高精度和微型封装特性，DACx0502 非常适合以下应用：增益和失调电压校准、电流或电压设置点设定和电源控制。这些器件包括一个 2.5V、5ppm/°C 内部基准，可提供 1.25V、2.5V 或 5V 的满量程输出电压范围。DACx0502 采用了上电复位电路，可确保 DAC 输出根据 RSTSEL 引脚的状态以零电平或中间电平上电，并在向器件写入有效代码之前一直保持该电平。 DACx0502 的数字接口可通过 SPI2C 引脚配置为 SPI 或 I2C 模式。在 SPI 模式下，DACx0502 使用一个在高达 50MHz 的时钟频率下运行的通用 3 线制串行接口。在 I2C 模式下，DACx0502 支持标准 (100kbps)、快速 (400kbps) 和快速+ (1.0Mbps) 工作模式。

查看全部

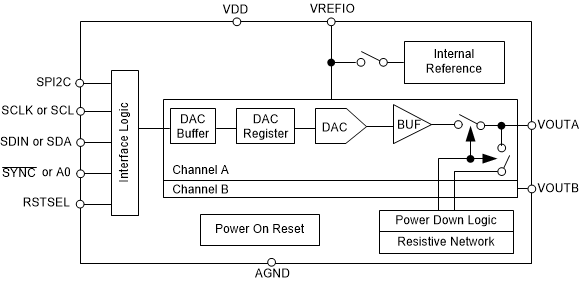

DAC60502DRXT 电路图
