DAC53401DSGR

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC53401DSGR

Texas Instruments 数模转换器（DAC）

产品简介：具有 Hi-Z、EEPROM、波形发生器和比较器的 10 位、单通道电压输出智能 DAC

查看详情

DAC53401DSGR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC53401DSGR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

DAC53401DSGR 中文资料属性参数

现有数量：2,286现货9,000Factory
价格：1 : ￥15.98000剪切带（CT）3,000 : ￥8.14468卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：10
数模转换器数：1
建立时间：12μs（标准）
输出类型：Voltage - Buffered
差分输出：无
数据接口：I2C
参考类型：内部
电压 - 供电，模拟：1.8V ~ 5.5V
电压 - 供电，数字：1.71V ~ 5.5V
INL/DNL (LSB)：±1（最大），±1（最大）
架构：电阻串 DAC
工作温度：-40°C ~ 125°C
封装/外壳：8-WFDFN 裸露焊盘
供应商器件封装：8-WSON（2x2）
安装类型：表面贴装型

产品特性

1 LSB INL 和 DNL（10 位和 8 位）
宽工作范围电源电压：1.8V 至 5.5V 温度范围：–40˚C 至 +125˚C
电源电压：1.8V 至 5.5V
温度范围：–40˚C 至 +125˚C
兼容 PMBus 的 ™I2C 接口标准、快速和快速+ 模式数字压摆率控制 1.62V VIH (VDD = 5.5V)
标准、快速和快速+ 模式
数字压摆率控制
1.62V VIH (VDD = 5.5V)
用户可编程的非易失性存储器 (NVM/EEPROM) 保存和撤销所有寄存器设置
保存和撤销所有寄存器设置
产生的可编程波形：方形、斜坡和锯齿状
预编程医用警报音调生成模式：低、中和高优先级警报
内部基准
超低功耗：0.2mA (1.8V)
灵活启动：高阻抗或 10K 接地
微型封装：8 引脚 WSON (2mm × 2mm)

产品概述

10 位 DAC53401 和 8 位 DAC43401 (DACx3401) 是具有引脚兼容性的缓冲电压输出数模转换器 (DAC) 系列产品。这些器件功耗极低且均可采用微型 8 引脚 WSON 封装。凭借这组特性以及微型封装和低功耗，DACx3401 非常适合以下应用： LED 和通用偏置点生成、电源控制、数字转换器、PWM 信号生成以及医用警报音调生成。这些器件具有非易失性存储器 (NVM)、一个内部基准和一个兼容 PMBus 的 I2C 接口。DACx3401 在内部基准或电源基准下运行，提供 1.8V 至 5.5V 的满量程输出。该器件通过 I2C 接口通信。这些器件支持 I2C 标准模式、快速模式和快速+ 模式。 DACx3401 具有多种特性，而且包括 PMBus 电压裕量指令、具有高阻抗的用户可编程电源、独立波形发生器、医用警报音调发生器和专用的反馈引脚等。 DACx3401 的工作温度范围为 –40°C 至 +125°C。

查看全部

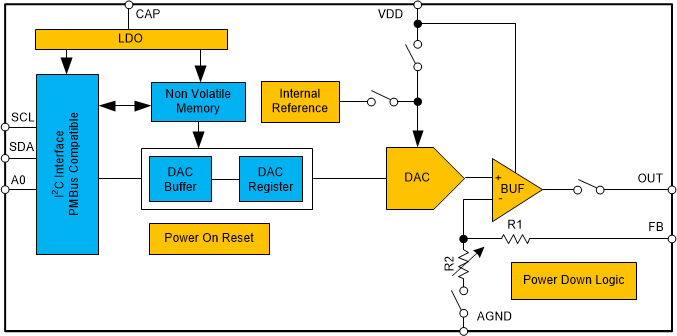

DAC53401DSGR 电路图
