DAC43608RTER

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC43608RTER

Texas Instruments 数模转换器（DAC）

产品简介：采用微型 QFN 封装的 8 位、8 通道、I2C、电压输出 DAC

查看详情

DAC43608RTER 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC43608RTER
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
DAC43608RTER
TI(德州仪器)
WQFN-16(3x3)
2022+
12000
上海市
-
原装可开发票

DAC43608RTER 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥47.38000剪切带（CT）3,000 : ￥26.83092卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
Digi-Key Programmable：Not Verified
位数：8
数模转换器数：8
建立时间：10μs（标准）
输出类型：Voltage - Buffered
差分输出：无
数据接口：I2C
参考类型：外部
电压 - 供电，模拟：1.8V ~ 5.5V
电压 - 供电，数字：1.8V ~ 5.5V
INL/DNL (LSB)：-
架构：-
工作温度：-40°C ~ 125°C
封装/外壳：16-WFQFN 裸露焊盘
供应商器件封装：16-WQFN（3x3）
安装类型：表面贴装型

产品特性

±1LSB INL 和 DNL
宽工作范围电源电压：1.8V 至 5.5V 温度范围：–40˚C 至 125˚C
电源电压：1.8V 至 5.5V
温度范围：–40˚C 至 125˚C
I2CTM 串行接口标准、快速和快速+ 模式 2.4V，VIH（VDD = 5.5V）
标准、快速和快速+ 模式
2.4V，VIH（VDD = 5.5V）
通过 LDAC 引脚实现同步输出更新
极低功耗：0.1mA/通道 (1.8V)
低功耗启动模式：输出断电至 10K 状态
微型封装 16 引脚 WQFN (3mm × 3mm)
16 引脚 WQFN (3mm × 3mm)

产品概述

DAC53608 和 DAC43608 (DACx3608) 分别为 10 位和 8 位低功耗、电压输出、八通道数模转换器 (DAC)。DACx3608 根据设计在 1.8V 至 5.5V 的宽电源范围内具有单调性。DACx3608 使用外部基准，可提供 1.8V 至 5.5V 的满标度输出电压范围，同时每通道消耗的静态电流为 0.1mA。DACx3608 还包括基于每通道且用户可编程的断电寄存器。这些寄存器有助于 DAC 输出缓冲器以断电至 10K 的启动状态，并保持该状态，直到向这些输出缓冲器发出加电命令。低静态电流、宽电源范围和每通道断电选项使 DACx3608 成为低功耗的电池供电型系统的理想选择。这些器件通过 I2CTM 接口进行通信。这些器件支持 I2CTM 标准模式 (100kbps)、快速模式 (400kbps) 和快速+ 模式 (1Mbps)。这些器件还具有可用于同时进行 DAC 更新的载入 DAC (LDAC) 引脚。 DACx3608 采用小型的 3mm × 3mm 16 引脚 WQFN 封装。这些器件的额定扩展工业温度范围为 –40°C 至 +125°C。

查看全部

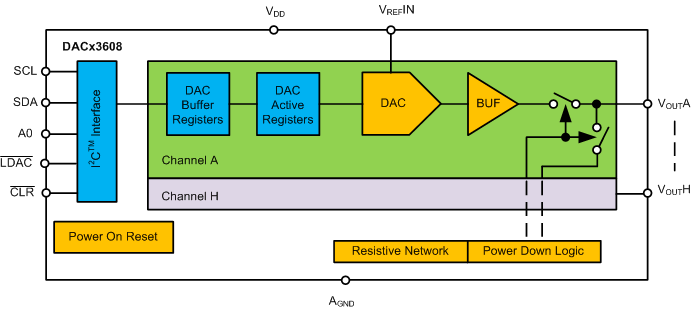

DAC43608RTER 电路图
