DAC38RF96IAAV

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC38RF96IAAV

Texas Instruments 数模转换器（DAC）

产品简介：双通道 14 位 9GSPS 12x-24x 插值 9GHz GSM PLL 数模转换器 (DAC)

查看详情

DAC38RF96IAAV 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC38RF96IAAV 中文资料属性参数

  • 现有数量：0现货2,184Factory查看交期
  • 价格：168 : ￥1,627.79030托盘
  • 系列：-
  • 包装：托盘
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 位数：14
  • 数模转换器数：2
  • 建立时间：1ns（标准）
  • 输出类型：Voltage - Buffered
  • 差分输出：是
  • 数据接口：JESD204B
  • 参考类型：外部，内部
  • 电压 - 供电，模拟：1.71V ~ 1.89V
  • 电压 - 供电，数字：0.95V ~ 1.05V
  • INL/DNL (LSB)：-
  • 架构：电流源
  • 工作温度：-40°C ~ 85°C
  • 封装/外壳：144-FBGA，FCBGA
  • 供应商器件封装：144-FCBGA（10x10）
  • 安装类型：表面贴装型

产品特性

  • 14 位分辨率
  • 最大 DAC 采样率： 9.0GSPS（DAC38RF86、DAC38RF96） 6.2GSPS（DAC38RF87、DAC38RF97）
  • 9.0GSPS（DAC38RF86、DAC38RF96）
  • 6.2GSPS（DAC38RF87、DAC38RF97）
  • 主要规格：2.1GHz 时的射频满量程输出功率：0dBm频谱性能，DAC38RF87/97fDAC = 5898.24MSPS，fOUT = 2.14GHz WCDMA ACLR：73dBc WCDMA 备选 ACLR：77dBc频谱性能，DAC38RF86/96 fDAC = 8847.36MSPS，fOUT = 3.7GHz 20MHz LTE ACLR：66dBc fDAC = 9GSPS，fOUT = 1.8GHz，–6dBFS IMD3 = 70dBc（10MHz 音调间隔）
  • 2.1GHz 时的射频满量程输出功率：0dBm
  • 频谱性能，DAC38RF87/97fDAC = 5898.24MSPS，fOUT = 2.14GHz WCDMA ACLR：73dBc WCDMA 备选 ACLR：77dBc
  • fDAC = 5898.24MSPS，fOUT = 2.14GHz WCDMA ACLR：73dBc WCDMA 备选 ACLR：77dBc
  • WCDMA ACLR：73dBc
  • WCDMA 备选 ACLR：77dBc
  • 频谱性能，DAC38RF86/96 fDAC = 8847.36MSPS，fOUT = 3.7GHz 20MHz LTE ACLR：66dBc fDAC = 9GSPS，fOUT = 1.8GHz，–6dBFS IMD3 = 70dBc（10MHz 音调间隔）
  • fDAC = 8847.36MSPS，fOUT = 3.7GHz 20MHz LTE ACLR：66dBc
  • 20MHz LTE ACLR：66dBc
  • fDAC = 9GSPS，fOUT = 1.8GHz，–6dBFS IMD3 = 70dBc（10MHz 音调间隔）
  • IMD3 = 70dBc（10MHz 音调间隔）
  • 每个 DAC 配有双频带数字上变频器6、8、10、12、16、18、20 或 24 倍插值运算分辨率为 48 位的 4 个独立 NCO
  • 6、8、10、12、16、18、20 或 24 倍插值运算
  • 分辨率为 48 位的 4 个独立 NCO
  • JESD204B 接口，子类 1支持多芯片同步 最高通道速率：12.5Gbps
  • 支持多芯片同步
  • 最高通道速率：12.5Gbps
  • 具有集成巴伦的单端输出 覆盖 700MHz 至 3800MHz
  • 内部 PLL 和 VCO DAC38RF86/96：fC(VCO) = 8.85GHz DAC38RF87/97：fC(VCO) = 5.90GHz
  • DAC38RF86/96：fC(VCO) = 8.85GHz
  • DAC38RF87/97：fC(VCO) = 5.90GHz
  • 功耗：每通道 1.4W 至 2.2W
  • 电源：–1.8V、1V、1.8V
  • 封装：10mm x 10mm BGA，间距为 0.8mm，具有 144 个焊球

产品概述

DAC38RF86/96 是一款高性能、双通道/通道、14 位、9GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 4.5GHz 范围内的宽带信号。DAC38RF87/97 也是一款高性能、双通道、14 位、6GSPS、射频采样数模转换器 (DAC)，能够合成 0GHz 至 3GHz 范围内的宽带信号。高动态范围允许 DAC38RFxx 系列为各种 应用 生成信号，包括用于无线基站和雷达的 3G/4G 信号。该器件具有一个低功耗 JESD204B 接口，其通道多达 8 条，最高位率为 12.5Gbps/通道，复合输入数据速率为 1.25GSPS/通道。DAC38RFxx 为每个通道提供两个数字上变频器，具有多种内插速率选项。具有频率灵活的独立 NCO 的数字正交调制器可用于支持多频段操作。集成了兼容 GSM 的低相位噪声 PLL/VCO，可通过允许使用频率较低的参考时钟来简化 DAC 采样时钟的生成
查看全部

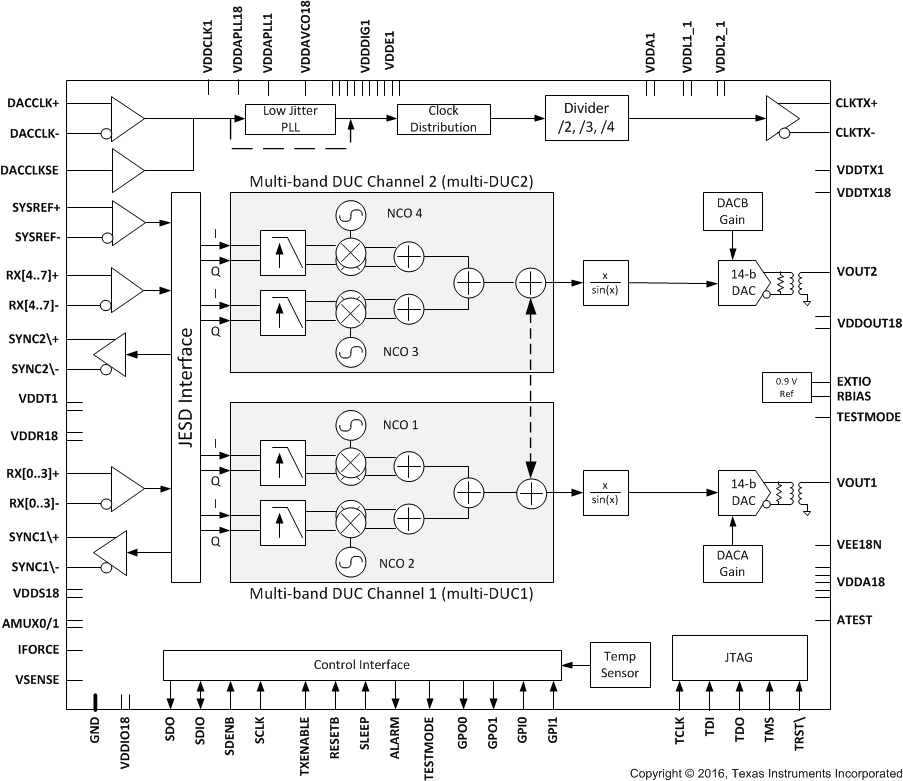

DAC38RF96IAAV 电路图

DAC38RF96IAAV 电路图

DAC38RF96IAAV 电路图
