DAC3484IZAYR

Texas Instruments 数据转换 IC
  • 参考价格：￥497.28-￥509.77

更新日期：2024-04-01

DAC3484IZAYR

Texas Instruments 数据转换 IC

产品简介：四通道 16 位 1.25GSPS 1x-16x 内插数模转换器 (DAC)

查看详情
  • 参考价格：￥497.28-￥509.77

DAC3484IZAYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC3484IZAYR 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：DAC（数/模转换器）
  • 分辨率：16 bit
  • 接口类型：Serial
  • 稳定时间：10 ns
  • 最大工作温度：+ 85 C
  • 安装风格：SMD/SMT
  • 封装 / 箱体：NFBGA-196
  • 封装：Reel
  • 工厂包装数量：1000
  • 电源电流：135 mA
  • Supply Voltage - Max：1.5 V
  • Supply Voltage - Min：- 0.5 V

产品特性

  • 超低功耗：1.25GSPS 时为 1.27W（完全工作条件下）
  • 多 DAC 同步
  • 2x，4x，8x，16x 可选内插滤波器抑制频带衰减 > 90 dBc
  • 抑制频带衰减 > 90 dBc
  • 灵活的片上复杂混频两个具有 32 位数控振荡器 (NCO) 的独立精密混频器 节电粗调混频器：±n×Fs/8
  • 两个具有 32 位数控振荡器 (NCO) 的独立精密混频器
  • 节电粗调混频器：±n×Fs/8
  • 高性能、低抖动时钟倍乘锁相环路 (PLL)
  • 数字 I 与 Q 校正增益、相位、偏移以及组延迟校正
  • 增益、相位、偏移以及组延迟校正
  • 数字反向正弦滤波器
  • 灵活的 16 位低压差分信号 (LVDS) 输入数据总线8 样品输入 FIFO 数据模式检测器 奇偶效验检测 与 GC5330 兼容
  • 8 样品输入 FIFO
  • 数据模式检测器
  • 奇偶效验检测
  • 与 GC5330 兼容
  • 温度传感器
  • 可扩展差动输出：10mA 至 30mA
  • 多种封装选项：88 引脚 9mm x 9mm 晶圆级四方扁平无引线封装 (WQFN) 和 196 焊球 12mm x 12mm NFBGA（绿色环保/无铅）封装
  • 蜂窝基站
  • 分集传输
  • 宽频带通信

产品概述

DAC3484 是一款采样速率高达 1.25 GSPS 的极低功耗、高动态范围、四通道、16 位数模转换器 (DAC)。 该器件包含的 特性 可简化复杂传输架构的设计：阻带衰减超过 90dB 的 2x 至 16x 数字插值滤波器可简化数据接口和重建滤波器。独立的复杂混音器支持灵活载波布局。一个高性能低抖动时钟乘法器可简化器件计时，不会对动态范围造成太大影响。数字正交调制器校正 (QMC) 可在直接上变频应用中为通道间的增益、偏移、相位以及组延迟实现完整的 IQ 补偿。 数字数据可通过具有片上端接的灵活 LVDS 数据总线输入给该器件。该器件包含一个 FIFO、数据模式检测器以及奇偶测试功能来简化输入接口。此外，该接口还可实现与多个器件的全面同步。 该器件在 –40°C 至 85°C 的完整工业温度范围内额定运行，采用超小型 88 引脚 9mm x 9mm WQFN 封装或 196 焊球 12mm x 12mm NFBGA 封装. DAC3484 具有超低功耗、小巧尺寸、出色串扰性能和高动态范围等 特性， 非常适合具有多条发送通道的系统。
查看全部

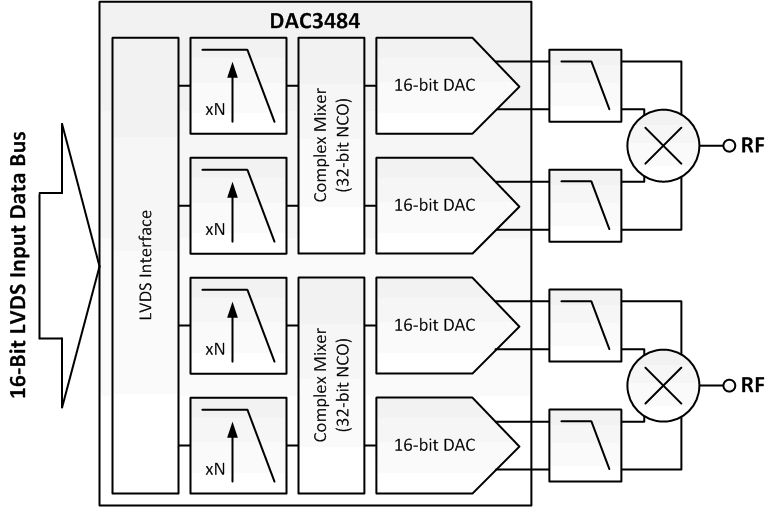

DAC3484IZAYR 电路图

DAC3484IZAYR 电路图

DAC3484IZAYR 电路图
