DAC3174IRGCR

Texas Instruments 数模转换器（DAC）

更新日期：2024-04-01

DAC3174IRGCR

Texas Instruments 数模转换器（DAC）

产品简介：双通道、14 位、500MSPS 数模转换器 (DAC)

查看详情

DAC3174IRGCR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
DAC3174IRGCR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
DAC3174IRGCR
TI(德州仪器)
VQFN-64(9x9)
2022+
12000
上海市
-
原装可开发票

DAC3174IRGCR 中文资料属性参数

现有数量：0现货查看交期
价格：2,000 : ￥218.16520卷带（TR）
系列：-
包装：卷带（TR）
产品状态：在售
Digi-Key Programmable：Not Verified
位数：14
数模转换器数：2
建立时间：11ns（标准）
输出类型：Current - Unbuffered
差分输出：是
数据接口：LVDS - 并联
参考类型：外部，内部
电压 - 供电，模拟：1.71V ~ 1.89V，3.15V ~ 3.45V
电压 - 供电，数字：1.71V ~ 1.89V
INL/DNL (LSB)：±2，±1
架构：电流源
工作温度：-40°C ~ 85°C
封装/外壳：64-VFQFN 裸露焊盘
供应商器件封装：64-VQFN（9x9）
安装类型：表面贴装型

产品特性

双通道
14 位分辨率
最大采样率：500MSPS
与双通道 DAC3154、DAC3164 和单通道 DAC3151、DAC3161 和 DAC3171 引脚兼容
输入接口：14 个低压差分信令 (LVDS) 输入单路 14 位接口或双路 7 位接口单或双 DDR 数据时钟内部先入先出 (FIFO)
14 个低压差分信令 (LVDS) 输入
单路 14 位接口或双路 7 位接口
单或双 DDR 数据时钟
内部先入先出 (FIFO)
芯片到芯片同步
功率耗散：460mW
20MHz 中频 (IF) 时的频谱性能：信噪比 (SNR)：76dBFS无杂散动态范围 (SFDR)：78dBc
信噪比 (SNR)：76dBFS
无杂散动态范围 (SFDR)：78dBc
电流源型数模转换器 (DAC)
合规范围：-0.5V 至 1.0V
封装：64 引脚超薄型四方扁平无引线 (9mm × 9mm)

产品概述

DAC3174 是一款双通道 14 位、500MSPS 数模转换器 (DAC) DAC3174 使用 14 位低压差分信令 (LVDS) 数字总线，具有一个或两个独立双数据速率 (DDR) 数据时钟，能够在每条通道中灵活提供不同源传输的数据。输入先入先出 (FIFO) 允许使用独立的数据和采样时钟。为了实现精确信号同步，FIFO 输入和输出指针可在多个器件中同步。 DAC 输出为电流源并与 GND 端接，合规范围为 -0.5V 至 +1V。 DAC3174 与双通道 500MSPS、12 位 DAC3164 和 10 位 DAC3154 以及单通道 500MSPS、14 位 DAC3171、12 位 DAC3161 和 10 位 DAC3151 引脚兼容。该器件采用 64 引脚 VQFN PowerPAD™封装。该器件可在 -40°C 至 +85°C 扩展工作温度范围内完全额定运行。

查看全部

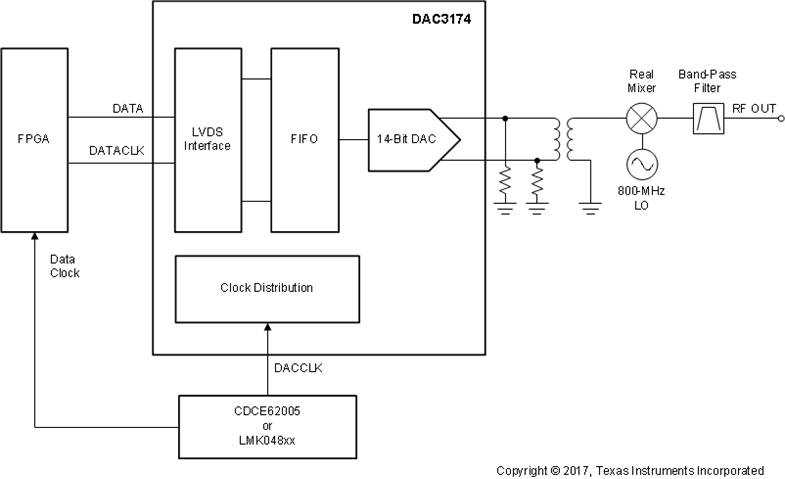

DAC3174IRGCR 电路图
