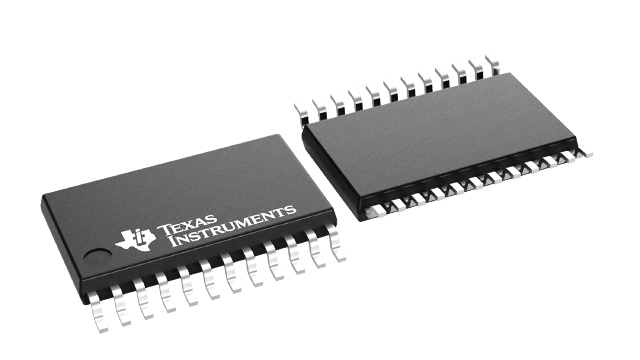

DAC1282IPWR

Texas Instruments 数据采集 - ADCs/DAC - 专用型
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$27.956

更新日期：2024-04-01

DAC1282IPWR

Texas Instruments 数据采集 - ADCs/DAC - 专用型

产品简介：用于地震应用的低失真数模转换器

查看详情
  • 封装：24-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$27.956

DAC1282IPWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DAC1282IPWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：数据采集 - ADCs/DAC - 专用型
  • 系列：-
  • 类型：DAC
  • 分辨率（位）：24 b
  • 采样率（每秒）：-
  • 数据接口：串行，SPI?
  • 电压电源：模拟和数字，双 ±
  • 电源电压：±2.5V，5V，1.8 V ~ 3.3 V
  • 工作温度：-50°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：24-TSSOP
  • 包装：带卷 (TR)

产品特性

  • 单芯片测试信号生成器
  • 缓冲电压输出
  • 高性能：总谐波失真(THD)：–125dB (G=1/1至1/8) 信噪比(SNR)：120dB(413Hz BW，G=1/1)
  • 总谐波失真(THD)：–125dB (G=1/1至1/8)
  • 信噪比(SNR)：120dB(413Hz BW，G=1/1)
  • 模拟和数字增益控制
  • 输出频率：0.488Hz至250Hz
  • 正弦，脉冲，和直流(DC)模式
  • 数字数据输入模式
  • 低导通电阻信号开关
  • 同步输入
  • 省电模式
  • 模拟电源：5V或者±2.5V
  • 数字电源：1.8V至3.3V
  • 功率：38mW
  • 封装方式：24引脚薄型小尺寸封装(TSSOP)
  • 运行温度范围：–50°C至+125°C
  • 能量勘探
  • 地震监测系统
  • 高精度仪器

产品概述

DAC1282是一款全集成数模转换器(DAC)，此转换器可提供低失真，数字合成电压输出，适合于测震设备的测试。 DAC1282可在低功率小型封装内实现非常高的性能。 与高性能ADS1281和ADS1282模数转换器(ADS)一起，这些器件可以创建一个满足地震数据采集设备严格要求的测量系统。DAC1282集成了一个数字信号生成器，一个DAC，和一个可生成正弦波，dc，和脉冲输出电压的输出放大器。输出频率可编程范围为0.5Hz至250Hz之间并且震级由模拟和数字控制进行计算。 模拟增益和数字增益分别可在6dB步长和0.5dB步长内调节。 模拟增益设置与ADS1282上那些用于高分辨率增益下测试的设置相匹配。DAC1282还提供脉冲输出。 用户可对脉冲振幅进行编程，然后由引脚做出选择并进行精确计时。 通过采用一个外部比特流样式可生成定制输出信号。一个信号开关可将DAC输出连接至传感器，此传感器用于THD和脉冲测试。 开关计时受引脚和命令控制。同步(SYNC)引脚使DAC输出与模数转换器(ADC)采样间隔同步。 省电输入会将此器件关闭，从而将功耗减少到毫瓦(microwatt)级。
查看全部

DAC1282IPWR 电路图

DAC1282IPWR 电路图

DAC1282IPWR 电路图
