DAC101C081QISD/NOPB

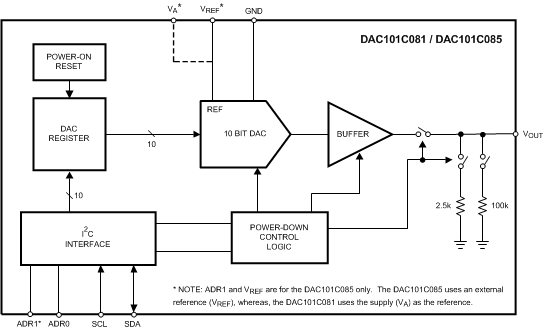

DAC101C081 器件是一款 10 位、单通道、电压输出数模转换器 (DAC)，工作电源范围为 2.7V 至 5.5V。输出放大器支持轨到轨输出摆幅，并且具有 6µs 的稳定时间。DAC101C081 使用电源作为基准以提供最宽的动态输出范围，在 5.0V 电压下工作时通常仅消耗 132µA 电流。该器件采用 6 引脚小外形尺寸晶体管 (SOT) 和晶圆级小外形无引线 (WSON) 封装，并且提供三种地址选项（可通过引脚选择）。 DAC101C085 是一款替代产品，提供有 9 种 I2C寻址选项且使用外部基准。该器件采用 8 引脚超薄小外形尺寸封装 (VSSOP) 封装，并且与 DAC101C081 具有相同的性能和稳定时间。 DAC101C081 和 DAC101C085 采用双线 I2C 兼容串行接口，支持包括高速模式 (3.4MHz) 在内的全部三种速度模式。凭借外部地址选择引脚，每条双线总线上最多可连接 3 个 DAC101C081 或 9 个 DAC101C085 器件。此外，还提供有与 DAC101C081 引脚兼容的替代产品，可提供更多的地址选项。DAC101C081 和 DAC101C085 均具有一个 16 位寄存器，用于控制工作模式、省电条件和输出电压。上电复位电路可确保 DAC 输出电压在上电时达到 0V。省电特性可使器件功耗降至 1 微瓦以下。低功耗及小型封装特性使得这两款 DAC 成为了电池供电类设备的绝佳选择。每款 DAC 均在 −40°C 至 +125°C 的扩展工业级温度范围内运行。DAC101C081 和 DAC101C085 所属系列均提供有 12 位和 8 位分辨率的引脚兼容 DAC。12 位 DAC 分别为 DAC121C081 和 DAC121C085。8 位 DAC 分别为 DAC081C081 和 DAC081C085。
