- 封装：22-LFDFN 裸露焊盘
- RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
- 包装方式：Digi-Reel®
- 参考价格：$1.944-$3.89
更新日期：2024-04-01
产品简介：具有 4V PWM 逻辑高电平的 30V 25A SON 5 x 6mm 同步降压 NexFET? 功率级
查看详情- 封装：22-LFDFN 裸露焊盘
- RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
- 包装方式：Digi-Reel®
- 参考价格：$1.944-$3.89
CSD97370AQ5M 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
-
23+ -
8000
-
上海市
-
-
-
原厂原装假一赔十
-
TI(德州仪器)
-
LSON-CLIP-22
2022+ -
12000
-
上海市
-
-
-
原装可开发票
CSD97370AQ5M 中文资料属性参数
- 产品培训模块：NexFET MOSFET Technology
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - MOSFET，电桥驱动器 - 内部开关
- 系列：NexFET™
- 类型：高端/低端驱动器
- 输入类型：PWM
- 输出数：1
- 导通状态电阻：-
- 电流 - 输出 / 通道：40A
- 电流 - 峰值输出：60A
- 电源电压：3.3 V ~ 22 V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：22-LFDFN 裸露焊盘
- 供应商设备封装：22-SON-EP（6x5）
- 包装：®
- 其它名称：296-29662-6
产品特性
- 25 A 电流下 90% 的系统效率
- 输入电压高达 22 V
- 高频率工作 （高达 2 MHz）
- 整合电源块技术
- 高密度 — SON 5-毫米 × 6-毫米封装
- 低功耗： 2.8 W （在 25 A 电流下）
- 超低电感封装
- 系统优化 PCB 封装方式
- 通用 5 V PWM 信号兼容新
- 三态 PWM 输入
- 集成型自举二极管
- 预偏置启动保护
- 贯通保护
- 符合 RoHS 标准——无铅型触电无卤素电镀
产品概述
CSD97370AQ5M NexFET 功率级是一款优化型设计，适用于高功率、高密度同步降压转换器。 该产品集成了一个增强型栅极驱动器 IC 与电源块技术，以完善功率级开关功能。 这种组合形成了一个高电流、高效率、高速开关器件，并凭借其大尺寸的以地面为基础的热垫，在小型 5-mm x 6-mm 外形封装内提供了一个出色的热源解决方案。 此外，还对 PCB 的器件封装进行了优化，以帮助缩短设计时间并简化整个系统设计方案的完成。

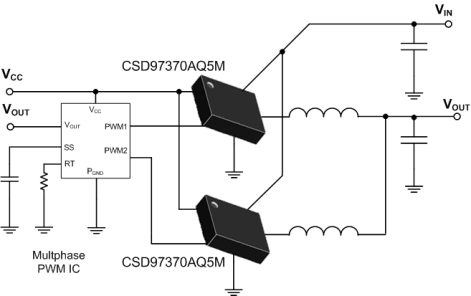

CSD97370AQ5M 电路图
CSD97370AQ5M 电路图
