  • 封装:16-SOIC(0.154",3.90mm 宽)
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$1.7568-$3.51

更新日期:2024-04-01 00:04:00

产品简介:1:8 3.3V 锁相环路时钟驱动器

查看详情
  • 封装:16-SOIC(0.154",3.90mm 宽)
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$1.7568-$3.51

CDCVF25081DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCVF25081DR 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:时钟/计时 - 时钟发生器,PLL,频率合成器
  • 系列:-
  • 类型:PLL 时钟驱动器
  • PLL:带旁路
  • 输入:LVTTL
  • 输出:LVTTL
  • 电路数:1
  • 比率 - 输入:输出:2:8
  • 差分 - 输入:输出:无/无
  • 频率 - 最大:200MHz
  • 除法器/乘法器:无/无
  • 电源电压:3 V ~ 3.6 V
  • 工作温度:-40°C ~ 85°C
  • 安装类型:表面贴装
  • 封装/外壳:16-SOIC(0.154",3.90mm 宽)
  • 供应商设备封装:16-SOIC N
  • 包装:®
  • 其它名称:296-12270-6

产品特性

  • 基于锁相环的零延迟缓冲器 1 个时钟输入,2 组 4 个输出 无需外部 RC 网络
  • 1 个时钟输入,2 组 4 个输出
  • 无需外部 RC 网络
  • 电源电压:3V 至 3.6V
  • 工作频率:8 MHz 至 200 MHz
  • 低附加抖动(逐周期):在 66MHz 至 200MHz 频率下为 ±100ps
  • 支持断电模式 电流消耗:< 20µA断电模式
  • 电流消耗:< 20µA断电模式
  • 25Ω 片上串联阻尼电阻器
  • 工业温度范围:–40°C 至 85°C
  • 与扩频时钟兼容 (SSC)
  • 封装采用 9.9mm × 3.91mm 16 引脚 SOIC (D) 5.0mm × 4.4mm 16 引脚 TSSOP (PW)
  • 9.9mm × 3.91mm 16 引脚 SOIC (D)
  • 5.0mm × 4.4mm 16 引脚 TSSOP (PW)

产品概述

CDCVF25081 是一款高性能、低偏差、低抖动锁相环时钟驱动器。它使用 PLL 根据输入时钟信号对输出时钟的频率和相位进行精准校准。输出分为 2 组,共 8 个缓冲 CLKIN 输出。当不存在 CLKIN 信号时,器件会自动将输出置于低电平状态(关断模式)。S1 和 S2 引脚允许选择 PLL 或旁路 PLL 输出。保持开路时,输出将禁用为逻辑低电平状态。该器件支持失效防护功能。该器件还整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。该器件可在 3.3V 电源环境下工作,额定温度范围是 –40°C 至 85°C(环境温度)。

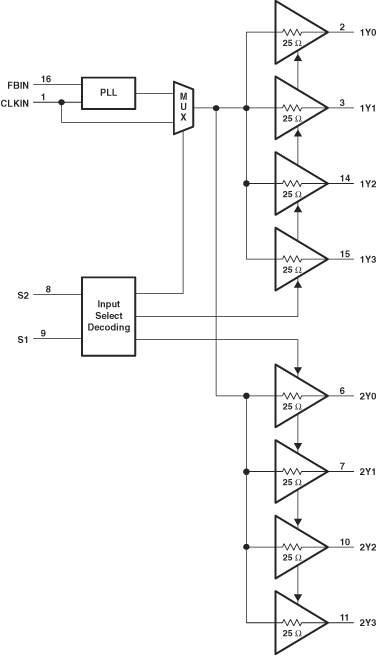

CDCVF25081DR 电路图

CDCVF25081DR 电路图

CDCVF25081DR 电路图
