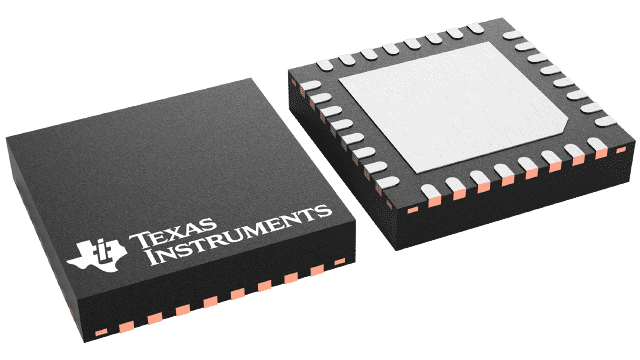

CDCUN1208LPRHBT

Texas Instruments 时钟及计时器 IC（模拟）
  • 参考价格：￥28.29-￥56.93

更新日期：2024-04-01 00:04:00

CDCUN1208LPRHBT

Texas Instruments 时钟及计时器 IC（模拟）

产品简介：具有通用输入和输出的超低功耗 2:8 扇出缓冲器

查看详情
  • 参考价格：￥28.29-￥56.93

CDCUN1208LPRHBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCUN1208LPRHBT 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：时钟驱动器及分配
  • 封装：Reel
  • 工厂包装数量：250

产品特性

  • 支持 PCIe 1/2/3 代
  • 配置选项（通过引脚或 SPI/I2C）： 输入类型（高速电流驱动能力 (HCSL)，低压差分信号 (LVDS)，低压 COMS (LVCOMS)） 输出类型 (HCSL，LVDS，LVCOMS) 信号边沿速率（慢、中、快） 时钟输入分配值 (/1, /2, /4, /8) - 只适用于 IN2
  • 输入类型（高速电流驱动能力 (HCSL)，低压差分信号 (LVDS)，低压 COMS (LVCOMS)）
  • 输出类型 (HCSL，LVDS，LVCOMS)
  • 信号边沿速率（慢、中、快）
  • 时钟输入分配值 (/1, /2, /4, /8) - 只适用于 IN2
  • 低功耗与电源管理 特性，包括 1.8V 运行和输出使能控制
  • 具有集成稳压器，可改进 PSNR
  • 卓越的附加抖动性能 LVDS 在 100MHz 时具有 200 fs RMS（10kHz 至 20MHz） HCSL 在 100MHz 时具有 160 fs RMS（10kHz 至 20MHz）
  • LVDS 在 100MHz 时具有 200 fs RMS（10kHz 至 20MHz）
  • HCSL 在 100MHz 时具有 160 fs RMS（10kHz 至 20MHz）
  • 最大工作频率： 差分模式：高达 400MHz LVCOMS 模式：高达 250MHz
  • 差分模式：高达 400MHz
  • LVCOMS 模式：高达 250MHz
  • ESD 保护超过 2kV HBM、500V CDM
  • 工业温度范围（–40°C 至 85°C）
  • 宽电源范围（1.8V、2.5V 或者 3.3V）

产品概述

CDCUN1208LP 是一款 2:8 扇出缓冲器，具有宽工作电源电压范围、两个通用差分/单端输入以及具有边沿速率控制的通用输出（HCSL、LVDS 或 LVCMOS）。时钟缓冲器支持 PCIe 1/2/3 代。其中一个器件输入包括可提供 /1、/2、/4 或 /8 分频值的分频器。CDCUN1208LP 采用 32 引脚 QFN 封装，从而减小了解决方案的尺寸。此器件非常灵活并易于使用。某些特定引脚的状态决定了器件在加电时的配置。或者，CDCUN1208P 提供一个 SPI/I2C 端口，在此端口上有一个主机处理器来控制器件的设置。CDCUN1208P 提供出色的附加抖动性能且功耗很低。输出部分包括四个专用电源引脚，这些引脚能够启用来自不同电源域的输出端口。这一功能使得时钟器件能够在不同的 LVCOMS 电平上切换，而无需外部逻辑电平转换电路。
查看全部

CDCUN1208LPRHBT 数据手册

数据手册 说明 数量 操作
CDCUN1208LPRHBT

Clock Fanout Buffer (Distribution), Divider, Multiplexer IC 400MHz 32-VFQFN Exposed Pad

 42页,1.72M 查看

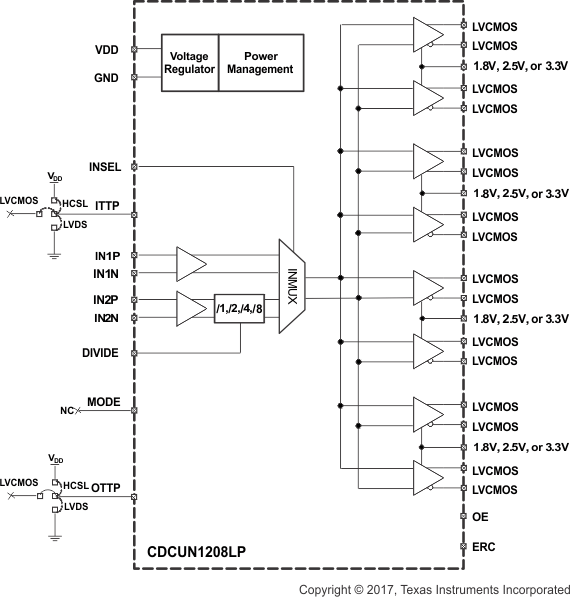

CDCUN1208LPRHBT 电路图

CDCUN1208LPRHBT 电路图

CDCUN1208LPRHBT 电路图
