CDCS504TPWRQ1

Texas Instruments 时钟缓冲器，驱动器

更新日期：2024-04-01 00:04:00

CDCS504TPWRQ1

Texas Instruments 时钟缓冲器，驱动器

产品简介：时钟缓冲器/时钟倍频器

查看详情

CDCS504TPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCS504TPWRQ1 中文资料属性参数

  • 现有数量：1,512现货10,000Factory
  • 价格：1 : ￥12.40000剪切带（CT）2,000 : ￥6.29633卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：倍增器
  • 电路数：1
  • 比率 - 输入:输出：1：1
  • 差分 - 输入:输出：无/无
  • 输入：LVCMOS
  • 输出：LVCMOS
  • 频率 - 最大值：108 MHz
  • 电压 - 供电：3V ~ 3.6V
  • 工作温度：-40°C ~ 105°C
  • 安装类型：表面贴装型
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：8-TSSOP

产品特性

  • 符合汽车应用 标准
  • 具有下列结果的 AEC-Q100 测试指南：器件温度 2 级：–40°C 至 105°C 的环境运行温度范围器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2器件组件充电模式 (CDM) ESD 分类等级 C3B
  • 器件温度 2 级：–40°C 至 105°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
  • 器件组件充电模式 (CDM) ESD 分类等级 C3B
  • 属于易用型时钟发生器器件系列的一部分
  • 具有可选输出频率的时钟乘法器
  • 可使用一个外部控制引脚来选择 x1 或者 x4 的频率倍乘
  • 通过控制引脚进行输出禁用
  • 单一 3.3V 器件电源
  • 宽温度范围：-40°C 至 105°C
  • 节省空间的 8 引脚薄型小外形尺寸 (TSSOP) 封装
  • 使用 CDCS504-Q1 并借助 WEBENCH® 电源设计器创建定制设计方案

产品概述

CDCS504-Q1 器件是一款带有可选频率倍乘的 LVCMOS 输入时钟缓冲器。CDCS504-Q1 具有输出使能引脚。此器件在输入上接受一个 3.3V LVCMOS 信号。 这个输入信号由一个锁相环路 (PLL) 处理，此环路的输出频率或者与输入频率相等或者被乘以因子 4。这样一来，该器件可生成介于 2MHz 和 108MHz 之间的输出频率。独立的控制引脚可用于启用或者禁用输出。CDCS504-Q1 器件在 3.3V 环境下工作。 其特征在于运行温度范围介于 -40°C 至 105°C 之间，并采用 8 引脚 TSSOP 封装。
查看全部

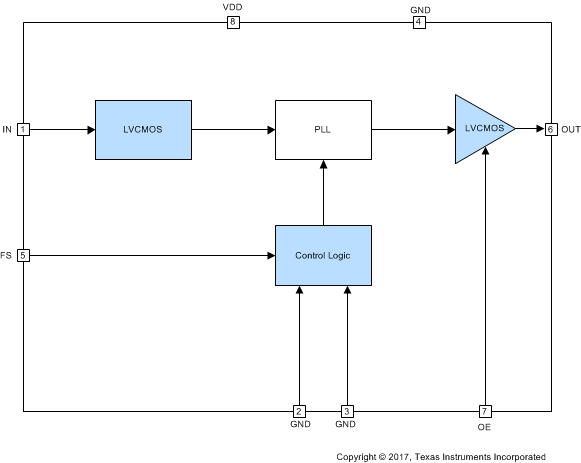

CDCS504TPWRQ1 电路图

CDCS504TPWRQ1 电路图

CDCS504TPWRQ1 电路图
