CDCM9102RHBT

Texas Instruments 时钟/计时 - 时钟发生器，PLL，频率合成器
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$5.1695-$7.06

更新日期：2024-04-01 00:04:00

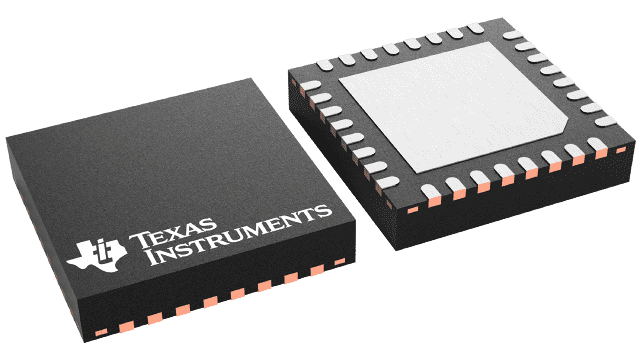

CDCM9102RHBT

Texas Instruments 时钟/计时 - 时钟发生器，PLL，频率合成器

产品简介：低噪声双通道 100MHz PCIe 时钟发生器

查看详情
  • 封装：32-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$5.1695-$7.06

CDCM9102RHBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCM9102RHBT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：时钟/计时 - 时钟发生器，PLL，频率合成器
  • 系列：-
  • 类型：*
  • PLL：无
  • 输入：晶体
  • 输出：LVCMOS，LVDS，LVPECL
  • 电路数：1
  • 比率 - 输入:输出：1:3
  • 差分 - 输入:输出：无/是
  • 频率 - 最大：100MHz
  • 除法器/乘法器：无/无
  • 电源电压：3 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：32-VFQFN 裸露焊盘
  • 供应商设备封装：32-QFN 裸露焊盘（5x5）
  • 包装：®
  • 其它名称：296-30390-6

产品特性

  • 包括锁相环路 (PLL)、压控振荡器 (VCO)、和回路过滤器的集成型低噪声时钟生成器
  • 2 个低噪声 100MHz 时钟（低电压正射极耦合逻辑 (LVPECL)，低压差分信号 (LVDS)，或者低压 CMOS (LVCOMS) 对）支持高速电流控制逻辑 (HCSL) 信号传输电平 （交流耦合） 典型周期抖动：峰值到峰值 (pk-pk) 21ps 典型随机抖动：510ps RMS 由引脚设定的输出类型
  • 支持高速电流控制逻辑 (HCSL) 信号传输电平 （交流耦合）
  • 典型周期抖动：峰值到峰值 (pk-pk) 21ps
  • 典型随机抖动：510ps RMS
  • 由引脚设定的输出类型
  • 附加单端 25MHz 输出
  • 集成晶振输入接受 25MHz 晶振
  • 输出使能引脚，可关断器件和输出
  • 32 引脚 5mm × 5mm 超薄型四方扁平无引线 (VQFN) 封装
  • 静电放电 (ESD) 保护超过 2000V 人体模型 (HBM) 和 500V 带电器件模型 (CDM)
  • 工业温度范围（-40°C 至 85°C）
  • 3.3V 电源
  • PCI Express 1 代、2 代和 3 代的基准时钟生成
  • 通用计时

产品概述

CDCM9102 是一款为诸如 PCI Express的通信标准提供基准时钟而设计的低抖动时钟生成器. 该器件最高支持 PCIE 3 代，易于配置和使用。CDCM9102 提供 2 个 100MHz 差分时钟端口。这些端口支持的输出类型包括 LVPECL，LVDS，或者一对 LVCMOS 缓冲器。HCSL 信号传输由交流耦合网络提供支持。用户配置捆绑器件引脚所需的输出缓冲器类型。此外，提供一个单端 25 MHz 时钟输出端口。这一端口的使用包括通用计时、计时以太网物理层 (PHY)、或者为附加的时钟生成器提供一个基准时钟。所有生成的时钟来自一个单一外部 25MHz 晶体。
查看全部

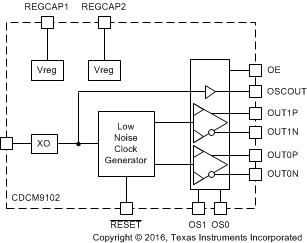

CDCM9102RHBT 电路图

CDCM9102RHBT 电路图

CDCM9102RHBT 电路图
