CDCM6208V1FRGZT

Texas Instruments 时钟发生器，PLL，频率合成器

更新日期：2024-04-01 00:04:00

CDCM6208V1FRGZT

Texas Instruments 时钟发生器，PLL，频率合成器

产品简介：2:8 超低功耗、低抖动时钟发生器，引脚模式型号 F

查看详情

CDCM6208V1FRGZT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCM6208V1FRGZT 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：250 : ￥74.43940卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：时钟发生器
  • PLL：带旁路
  • 输入：CML，LVCMOS，LVDS，LVPECL，晶体
  • 输出：CML，HCSL，LVCMOS，LVDS，LVPECL
  • 电路数：1
  • 比率 - 输入:输出：2：8
  • 差分 - 输入:输出：是/是
  • 频率 - 最大值：800MHz
  • 分频器/倍频器：是/无
  • 电压 - 供电：1.71V ~ 3.465V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：48-VFQFN 裸露焊盘
  • 供应商器件封装：48-VQFN（7x7）

产品特性

  • 性能出色且功耗低： 低噪声合成器（265 fs-ms 典型抖动）或者低噪声抖动清除器（1.6 ps-ms 典型抖动） 0.5W 典型功耗 高度通道到通道隔离和出色电源抑制比 (PSRR) 通过灵活的 1.8V，2.5V 和 3.3V 电源，可定制器件性能，从而实现混合输出电压
  • 低噪声合成器（265 fs-ms 典型抖动）或者低噪声抖动清除器（1.6 ps-ms 典型抖动）
  • 0.5W 典型功耗
  • 高度通道到通道隔离和出色电源抑制比 (PSRR)
  • 通过灵活的 1.8V，2.5V 和 3.3V 电源，可定制器件性能，从而实现混合输出电压
  • 灵活的频率规划： 支持与低压正射极耦合逻辑 (LVPECL) 相似的、CML、或者与低压差分信号 (LVDS) 相似的信令的 4x 整数向下分频差分时钟输出 支持主机时钟信号电平 (HCSL)，与 LVDS 相似的信令、或者 8 个 CMOS 输出的 4x 小数或者整数分频差分时钟输出 小数输出分频器可实现 0ppm 至 <1ppm 的频率误差并且免除了对于晶体振荡器和其它是时钟生成器的需要 输出频率高达 800MHz
  • 支持与低压正射极耦合逻辑 (LVPECL) 相似的、CML、或者与低压差分信号 (LVDS) 相似的信令的 4x 整数向下分频差分时钟输出
  • 支持主机时钟信号电平 (HCSL)，与 LVDS 相似的信令、或者 8 个 CMOS 输出的 4x 小数或者整数分频差分时钟输出
  • 小数输出分频器可实现 0ppm 至 <1ppm 的频率误差并且免除了对于晶体振荡器和其它是时钟生成器的需要
  • 输出频率高达 800MHz
  • 两个差分输入、XTAL 支持、智能开关功能
  • SPI， I2C，和引脚可编程
  • 用于快速设计周转时间的专业用户图形用户界面 (GUI)
  • 7 x 7mm 48 引脚四方扁平无引线 (QFN) 封装 (RGZ)
  • -40 °C 85 °C 温度范围
  • 基带时钟（无线基础设施）
  • 网络和数据通信
  • Keystone C66x 多核数字信号处理器 (DSP) 时钟
  • 存储服务器、便携式测试设备、
  • 医疗成像、高端 A/V

产品概述

CDCM6208V1F 是一款多用途、低抖动低功耗频率合成器，此频率合成器能够利用特有低频晶振或 CML、LVPECL、LVDS 或 LVCMOS 信号的两路输入之一来生成八路低抖动时钟输出（输出可在类似于 LVPECL 的高摆幅 CML、正常摆幅 CML、类似于 LVDS 的低功耗 CML、HCSL 或 LVCMOS 中进行选择），广泛适用于各类无线基础设施基带、有线数据通信、计算、低功耗医疗成像以及便携式测试和测量应用。 CDCM6208V1F 还特有一种用于其中四路输出的小数分频器架构，能够生成精度高于 1ppm 的任意频率。 CDCM6208V1F 可通过 I2C 或串行外设接口 (SPI) 编程接口轻松配置。在没有串行接口的情况下，器件还可以利用自身提供的引脚模式通过控制引脚设置为 32 种不同预编程配置中的一种。
查看全部

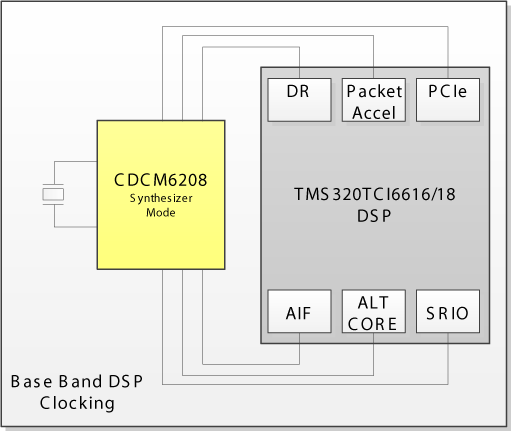

CDCM6208V1FRGZT 电路图

CDCM6208V1FRGZT 电路图

CDCM6208V1FRGZT 电路图
