产品简介:具有展频功能的可编程 2-PLL 时钟合成器

查看详情

CDCEL824PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCEL824PWR 中文资料属性参数

  • 现有数量:0现货10,000Factory查看交期
  • 价格:2,000 : ¥9.18214卷带(TR)
  • 系列:-
  • 包装:卷带(TR)剪切带(CT)? 得捷定制卷带
  • 产品状态:在售
  • 类型:-
  • PLL:带旁路
  • 输入:LVCMOS,晶体
  • 输出:LVCMOS
  • 电路数:1
  • 比率 - 输入:输出:1:4
  • 差分 - 输入:输出:无/无
  • 频率 - 最大值:201MHz
  • 分频器/倍频器:是/是
  • 电压 - 供电:1.7V ~ 1.9V
  • 工作温度:-40°C ~ 85°C
  • 安装类型:表面贴装型
  • 封装/外壳:16-TSSOP(0.173",4.40mm 宽)
  • 供应商器件封装:16-TSSOP

产品特性

  • 灵活的时钟驱动器 3 个用户定义的控制输入 [S0/S1/S2]:例如,开关频率、输出使能或断电 启用 0-PPM 时钟生成
  • 3 个用户定义的控制输入 [S0/S1/S2]:例如,开关频率、输出使能或断电
  • 启用 0-PPM 时钟生成
  • 系统内可编程性和 EEPROM 串行可编程易失性寄存器 非易失性 EEPROM 以存储客户设置
  • 串行可编程易失性寄存器
  • 非易失性 EEPROM 以存储客户设置
  • 灵活的输入计时理念 外部晶振:20MHz 至 30MHz 单端低电压互补金属氧化物半导体 (LVCMOS) 高达 130MHz
  • 外部晶振:20MHz 至 30MHz
  • 单端低电压互补金属氧化物半导体 (LVCMOS) 高达 130MHz
  • 高达 201MHz 的可选输出频率
  • 低噪声 PLL 内核 集成了 PLL 环路滤波器组件 低周期抖动(典型值为 80ps)
  • 集成了 PLL 环路滤波器组件
  • 低周期抖动(典型值为 80ps)
  • 1.8V 器件电源
  • 温度范围:–40°C 至 85°C
  • 采用薄型小外形尺寸 (TSSOP) 封装
  • 激光测距应用

产品概述

CDCEL824 是一款基于锁相环 (PLL) 的模块化、低成本、高性能可编程时钟合成器/乘法器/除法器。 该器件最多可从单输入频率中生成四个输出时钟。 在系统内最多可使用两个独立可配置 PLL 在任何时钟频率下(最高可达 201MHz)对各输出进行编程。 CDCEL824 具备一个独立的输出电源引脚 VDDOUT,其电压为 1.8V。 此输入接受一个外部晶振或 LVCMOS 时钟信号。 对于晶振输入,片上负载电容足以满足大多数应用的要求。 负载电容值可在 0pF 至 20pF 的范围内设定。 例如,深 M/N 分频比可从 27MHz 基准输入频率中生成零 ppm 音频/视频、网络互联(无线局域网 (WLAN)、、以太网、全球定位系统 (GPS))或接口(通用串行总线 (USB)、IEEE1394、记忆棒)时钟。该器件会根据 PLL 频率和分频器设置自动调整内部环路滤波器组件,从而使各 PLL 具备较高稳定性和优化的抖动传输特性。为了轻松实现器件自定义来满足应用需要,该器件支持使用非易失性 EEPROM 进行编程。 该器件预设为采用默认出厂配置,允许在安装于印刷电路板 (PCB) 前按照另一种应用配置重新编程,或者通过系统内部编程进行重新编程。 所有器件设置均可通过串行数据/串行时钟 (SDA/SCL) 总线(一种二线制串行接口)进行编程。三个可自由编程的控制输入(S0、S1 和 S2)可用于选择不同频率或其他控制功能,包括将输出禁用为低电平、在高阻抗状态下输出、断电以及 PLL 旁路等。CDCx824 可在 1.8V 电压的作用下运行,其运行温度范围为 –40°C 至 85°C。

CDCEL824PWR 数据手册

数据手册 说明 数量 操作
CDCEL824PWR

IC 2PLL VCXO CLK SYNTH 16TSSOP

33页,1.81M 查看

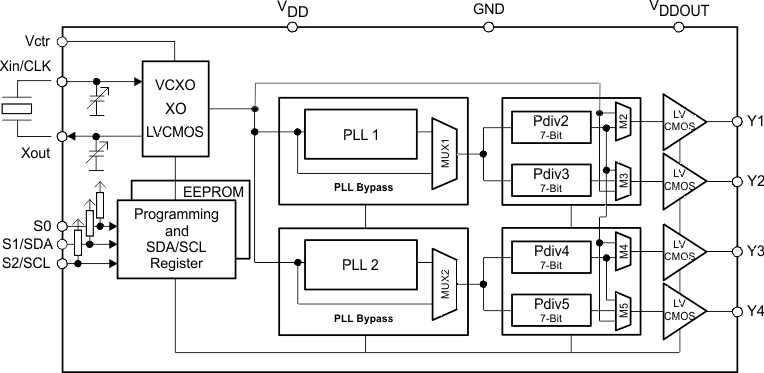

CDCEL824PWR 电路图

CDCEL824PWR 电路图

CDCEL824PWR 电路图
