CDCE813R02TPWRQ1

Texas Instruments 时钟发生器，PLL，频率合成器

更新日期：2024-04-01 00:04:00

CDCE813R02TPWRQ1

Texas Instruments 时钟发生器，PLL，频率合成器

产品简介：具有 2.5V 和 3.3V 输出的可编程 1-PLL 时钟合成器和抖动消除器

查看详情

CDCE813R02TPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CDCE813R02TPWRQ1 中文资料属性参数

  • 现有数量：0现货10,000Factory查看交期
  • 价格：2,000 : ￥20.88042卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）
  • 产品状态：在售
  • 类型：时钟同步器和抖动消除器
  • PLL：带旁路
  • 输入：晶体
  • 输出：LVCMOS
  • 电路数：1
  • 比率 - 输入:输出：1：3
  • 差分 - 输入:输出：无/无
  • 频率 - 最大值：230MHz
  • 分频器/倍频器：是/是
  • 电压 - 供电：1.7V ~ 1.9V
  • 工作温度：-40°C ~ 105°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 2：–40°C 至 105°C 环境工作温度范围 器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C6
  • 器件温度等级 2：–40°C 至 105°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 H2
  • 器件 CDM ESD 分类等级 C6
  • 系统内可编程和 EEPROM 串行可编程易失性寄存器 用于存储客户设置的非易失性 EEPROM
  • 串行可编程易失性寄存器
  • 用于存储客户设置的非易失性 EEPROM
  • 灵活的输入计时理念 外部晶体：8MHz 至 32MHz 高达 160MHz 的单端 LVCMOS
  • 外部晶体：8MHz 至 32MHz
  • 高达 160MHz 的单端 LVCMOS
  • 高达 230MHz 的自由可选输出频率
  • 低噪声 PLL 内核 已集成的 PLL 环路滤波器组件 低电平周期抖动（典型值 50ps）
  • 已集成的 PLL 环路滤波器组件
  • 低电平周期抖动（典型值 50ps）
  • 1.8V 器件电源（内核电压）
  • 独立的输出电源引脚：3.3V 和 2.5V
  • 灵活的时钟驱动器 三个用户可定义的控制输入 [S0、S1、S2]，例如 SSC 选择、频率切换、输出使能或断电 为视频、音频、USB、IEEE1394、RFID、Bluetooth、WLAN、Ethernet 和 GPS 生成高精度时钟 生成适用于 TI DaVinci™、OMAP™ 和 DSP 的常见时钟频率 可编程 SSC 调制 启用 0PPM 时钟生成功能
  • 三个用户可定义的控制输入 [S0、S1、S2]，例如 SSC 选择、频率切换、输出使能或断电
  • 为视频、音频、USB、IEEE1394、RFID、Bluetooth、WLAN、Ethernet 和 GPS 生成高精度时钟
  • 生成适用于 TI DaVinci™、OMAP™ 和 DSP 的常见时钟频率
  • 可编程 SSC 调制
  • 启用 0PPM 时钟生成功能
  • 采用 TSSOP 封装
  • 适用于简易 PLL 设计和编程的开发和编程套件（TI ClockPro™ 编程软件）

产品概述

CDCE813-Q1 器件是一款基于模块化锁相环 (PLL) 的低成本、高性能、可编程时钟合成器。它们最多可从单个输入频率中生成 3 个输出时钟。借助集成的可配置 PLL，可在系统内针对任何时钟频率（高达 230MHz）对每个输出进行编程。CDCE813-Q1 具有独立的输出电源引脚 VDDOUT，可提供 2.5V 至 3.3V 电压。此输入接受一个外部晶振或 LVCMOS 时钟信号。凭借可选片载 VCXO，可将输出频率与外部控制信号同步。PLL 支持 SSC（扩频时钟），从而改善抗电磁干扰 (EMI) 性能。为了轻松实现器件自定义来满足应用需要，该器件支持使用非易失性 EEPROM 进行编程。所有器件设置均可通过 I2C 总线（一种二线制串行接口）进行编程。CDCE813-Q1 在 1.8V 内核环境中运行，无需额外使用独立的 XTAL 振荡器，可减少元件数量并缩减电路板尺寸。此器件的额定工作温度范围为 -40℃ 至 105°C。
查看全部

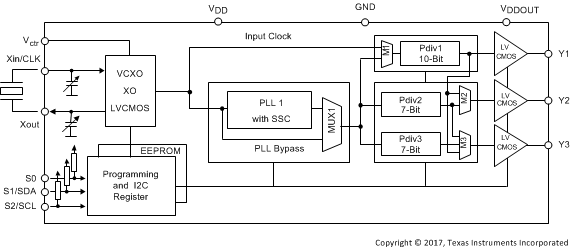

CDCE813R02TPWRQ1 电路图
