CD74HCT10E

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.1782-$0.63

更新日期：2024-04-01

CD74HCT10E

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有 TTL 兼容型 CMOS 输入的 3 通道、3 输入、4.5V 至 5.5V 与非门

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.1782-$0.63

CD74HCT10E 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74HCT10E 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74HCT
  • 逻辑类型：与非门
  • 电路数：3
  • 输入数：3
  • 特点：-
  • 电源电压：4.5 V ~ 5.5 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：4mA，4mA
  • 逻辑电平 - 低：0.8V
  • 逻辑电平 - 高：2V
  • 额定电压和最大 CL 时的最大传播延迟：24ns @ 4.5V，50pF
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 供应商设备封装：14-PDIP
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 包装：管件
  • 其它名称：296-2086-574HCT10CD74HCT10

产品特性

  • 兼容 LSTTL 输入逻辑 VIL(max) = 0.8V，VIH(min) = 2V
  • VIL(max) = 0.8V，VIH(min) = 2V
  • 兼容 CMOS 输入逻辑 在电压为 VOL、VOH 时，II ≤ 1µA
  • 在电压为 VOL、VOH 时，II ≤ 1µA
  • 缓冲输入
  • 工作电压为 4.5 V 至 5.5 V
  • 宽工作温度范围：-55°C 至 +125°C
  • 支持多达 10 个 LSTTL 负载的扇出
  • 与 LSTTL 逻辑 IC 相比，可显著降低功耗

产品概述

此器件包含三个独立双输入或非门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B ● C。
查看全部

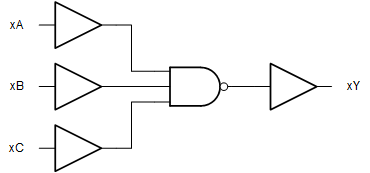

CD74HCT10E 电路图

CD74HCT10E 电路图

CD74HCT10E 电路图
