CD74HCT08E

Texas Instruments 逻辑 - 栅极和逆变器
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.1782-$0.63

更新日期：2024-04-01

CD74HCT08E

Texas Instruments 逻辑 - 栅极和逆变器

产品简介：具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与门

查看详情
  • 封装：14-DIP（0.300"，7.62mm）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.1782-$0.63

CD74HCT08E 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

CD74HCT08E 中文资料属性参数

  • 标准包装：25
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 栅极和逆变器
  • 系列：74HCT
  • 逻辑类型：与门
  • 电路数：4
  • 输入数：2
  • 特点：-
  • 电源电压：4.5 V ~ 5.5 V
  • 电流 - 静态（最大值）：2µA
  • 输出电流高，低：4mA，4mA
  • 逻辑电平 - 低：0.8V
  • 逻辑电平 - 高：2V
  • 额定电压和最大 CL 时的最大传播延迟：25ns @ 4.5V，50pF
  • 工作温度：-55°C ~ 125°C
  • 安装类型：通孔
  • 供应商设备封装：14-PDIP
  • 封装/外壳：14-DIP（0.300"，7.62mm）
  • 包装：管件
  • 其它名称：296-2084-574HCT08CD74HCT08

产品特性

  • LSTTL input logic compatible VIL(max) = 0.8 V, VIH(min) = 2 V
  • VIL(max) = 0.8 V, VIH(min) = 2 V
  • CMOS input logic compatible II ≤ 1 µA at VOL, VOH
  • II ≤ 1 µA at VOL, VOH
  • Buffered inputs
  • 4.5 V to 5.5 V operation
  • Wide operating temperature range: -55°C to +125°C
  • Supports fanout up to 10 LSTTL loads
  • Significant power reduction compared to LSTTL logic ICs

产品概述

This device contains four independent 2-input AND gates. Each gate performs the Boolean function Y = A ● B in positive logic.
查看全部

CD74HCT08E 数据手册

数据手册 说明 数量 操作
CD74HCT08EE4

High Speed CMOS Logic Quad 2-Input AND Gates 14-PDIP -55 to 125

15页,463K 查看

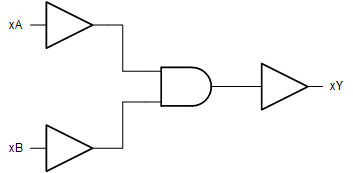

CD74HCT08E 电路图

CD74HCT08E 电路图

CD74HCT08E 电路图
